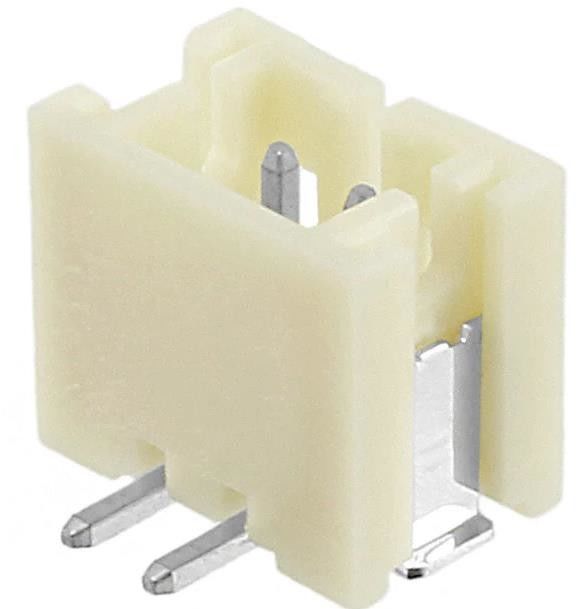

B2B-PH-SM4-TB ((LF) ((SN) Επικεφαλίδα συνδέσμου Επιφάνεια τοποθέτησης 2 θέση 0,079" (2.00mm)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | B2B-PH-SM4-TB ((LF) ((SN)) |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος επαφής: | Αρσενική καρφίτσα | Αριθμός θέσεων: | 2 |
|---|---|---|---|
| Πίσσα - που ζευγαρώνει: | 0.079" (2.00mm) | Αριθμός γραμμών: | 1 |
| Αριθμός θέσεων που φορτώνονται: | Όλα | Στυλ: | Πίνακας στο καλώδιο/το καλώδιο |
| Τύλιγμα: | Τυλιμένος - τοίχος 4 | Τύπος στερέωσης: | Κλειδαριά ανασχετικών συσκευών |
| Υψηλό φως: | B2B-PH-SM4-TB ((LF) ((SN)),2 θέση Κεφάλαιο συνδέσμου |
||
Περιγραφή προϊόντων
B2B-PH-SM4-TB ((LF) ((SN) Επικεφαλίδα συνδέσμου Επιφάνεια τοποθέτησης 2 θέση 0,079" (2.00mm)
ΠροδιαγραφέςB2B-PH-SM4-TB ((LF) ((SN))
| Τύπος | Περιγραφή |
| Κατηγορία | Συνδέσεις, διασύνδεσεις |
| Στρογγυλοειδείς συνδετήρες | |
| Κεφαλίδες, αρσενικές καρφίτσες | |
| Δρ. | Η JST Sales America Inc. |
| Σειρά | PH |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος συνδέσμου | Κεφάλαιο |
| Τύπος επαφής | Άντρας καρφίτσα |
| Πύργος - Ζευγάρωμα | 0.079" (2.00mm) |
| Αριθμός θέσεων | 2 |
| Αριθμός γραμμών | 1 |
| Διαχωρισμός σειρών - Ζευγάρωμα | - |
| Αριθμός φορτωμένων θέσεων | Όλα |
| Στυλ | Πίνακας προς καλώδιο/σύρμα |
| Κουβέντα | Καλυμμένο - 4 τοίχος |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τερματισμός | Συναρμολόγηση |
| Τύπος στερέωσης | Κλειδώματα αποσύνδεσης |
| Διάρκεια επαφής - ζευγάρωμα | 0.130" (3,30mm) |
| Διάρκεια επαφής - Τύπος | - |
| Συνολικό μήκος επαφής | - |
| Υψόμετρος μόνωσης | 0.260" (6,60mm) |
| Σχήμα επαφής | Τετράγωνο |
| Τελεία επαφής - ζευγαρώσεις | Κύπελλο |
| Επαφή Τελικό πάχος - ζευγάρωμα | - |
| Επικοινωνία Τελεία - Ταχυδρομείο | Κύπελλο |
| Υλικό επαφής | Σύνθετο χαλκού |
| Υλικό μόνωσης | Πολυαμίδιο (PA6T), Νάιλον 6T |
| Χαρακτηριστικά | Διατήρηση της συγκόλλησης |
| Θερμοκρασία λειτουργίας | -25°C ~ 85°C |
| Προστασία κατά της εισόδου | - |
| Δείκτης εύφλεκτης ικανότητας υλικού | UL94 V-0 |
| Χρώμα μόνωσης | Φυσικό |
| Διορισμός ρεύματος (άμπερες) | 2Α |
| Κατηγορία τάσης | 100V |
| Υψόμετρα στοίβασης | 8.6mm |
| Επικοινωνία Τελική πάχος - Ταχυδρομείο | - |
| Εφαρμογές | - |
| Αριθμός βασικού προϊόντος | B2B-PH-S |
Χαρακτηριστικά B2B-PH-SM4-TB ((LF) ((SN))
• Διορισμένο ρεύμα: 2 A AC/DC (AWG #24)
• Διάταξη τάσης: 100 V AC/DC
• Πεδίο θερμοκρασίας: -25°C έως +85°C (συμπεριλαμβανομένης της αύξησης της θερμοκρασίας κατά την εφαρμογή ηλεκτρικού ρεύματος)
• Αντίσταση επαφής: αρχική τιμή/ 10 mΩ μέγιστο.
• Αντίσταση μόνωσης: 1.000 MΩ min.
• Αντισταθμιστική τάση: 800 VAC/ λεπτό
• Εφαρμόσιμο σύρμα: AWG #32 έως #24
• Εφαρμόσιμο πάχος πλακέτων PC: 0,8 έως 1,6 mm
* Κατά τη χρήση των προϊόντων, ανατρέξτε στις "Προφυλάξεις χειρισμού τερματικών και συνδέσμων" που περιγράφονται στον ιστότοπό μας (Τεχνικά έγγραφα της σελίδας πληροφοριών για το προϊόν).
* Συμμόρφωση με το RoHS2
* Μονάδα διαστάσεων: mm
* Επικοινωνήστε με την JST για λεπτομέρειες.
Εφαρμογές B2B-PH-SM4-TB ((LF) ((SN))
Πρόκειται για ένα λεπτό, χαμηλού προφίλ 2.0 mm σύνδεσμο πλάτος 8,0 mm ύψος μετά την τοποθέτηση και 4,5 mm πλάτος.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηB2B-PH-SM4-TB ((LF) ((SN))
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με το RoHS |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8536.69.4040 |
