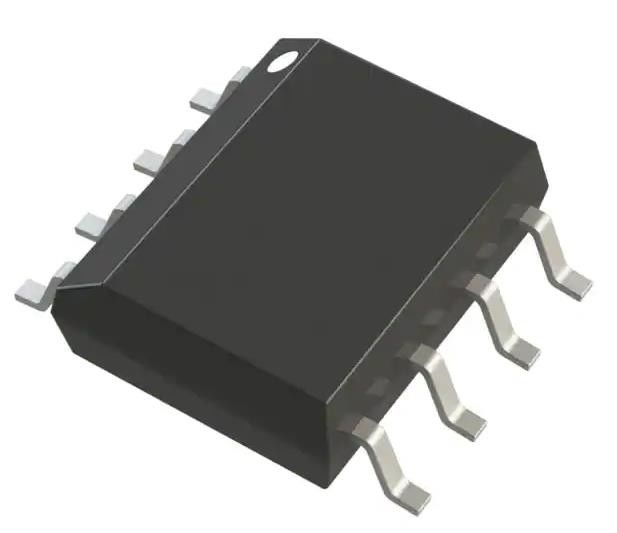

ADUM1200CRZ Ψηφιακός απομονωτής γενικού σκοπού IC 2500Vrms 2 κανάλι 25Mbps 25kV/μs
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ADUM1200CRZ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 2 | Εισαγωγές - δευτερεύον 1/Side 2: | 2/0 |
|---|---|---|---|
| Τύπος καναλιού: | Μονόκατο | Τάση - απομόνωση: | 2500Vrms |
| Κοινή παροδική ασυλία τρόπου (λ.): | 25kV/µs | Ποσοστό δεδομένων: | 25Mbps |
| TpLH καθυστέρησης διάδοσης/tpHL (Max): | 45n, 45n | Διαστρέβλωση πλάτους σφυγμού (Max): | 3ns |
| Υψηλό φως: | ADUM1200CRZ,ADUM1200CRZ Ψηφιακό διακόπτη απομόνωσης |
||
Περιγραφή προϊόντων
ADUM1200CRZ Ψηφιακός απομονωτής γενικού σκοπού 2500Vrms 2 κανάλια 25Mbps 25kV/μs
ΠροδιαγραφέςADUM1200CRZ
| Τύπος | Περιγραφή |
| Κατηγορία | Απομονωτικά |
| Ψηφιακοί απομονωτές | |
| Δρ. | Ανάλογες συσκευές Inc. |
| Σειρά | iCoupler® |
| Πακέτο | Τύπος |
| Τεχνολογία | Μαγνητική ζεύξη |
| Τύπος | Γενικός σκοπός |
| Απομονωμένη Δύναμη | - Όχι, όχι. |
| Αριθμός καναλιών | 2 |
| Εισαγωγές - Σημείο 1/Σημείο 2 | 2/0 |
| Τύπος καναλιού | Μονόκατο |
| Τετάρτη | 2500Vrms |
| Τροποποιημένη κατάσταση παροδικής ανοσίας (min) | 25kV/μs |
| Ποσοστό δεδομένων | 25Mbps |
| Καθυστέρηση πολλαπλασιασμού tpLH / tpHL (Max) | 45n, 45n |
| Διαστρέβλωση πλάτους παλμού (μέγιστο) | 3s |
| Χρόνος άνοδος / πτώσης (τύπος) | 2.5ns, 2.5ns |
| Πρόσθετη τάση | 2.7V ~ 5.5V |
| Θερμοκρασία λειτουργίας | -40°C ~ 105°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 8-SOIC |
| Αριθμός βασικού προϊόντος | ADUM1200 |
Χαρακτηριστικά ADUM1200CRZ
* Στενό σώμα, συμβατό με το RoHS, συσκευασία SOIC 8 μολύβδου
* Λειτουργία χαμηλής ισχύος
- Λειτουργία 5 V
- 1,1 mA ανά κανάλι με μέγιστη ταχύτητα από 0 έως 2 Mbps
- 3,7 mA ανά κανάλι με μέγιστη ταχύτητα 10 Mbps
- 8,2 mA ανά κανάλι με μέγιστη ταχύτητα 25 Mbps
- Λειτουργία 3 V
- 0,8 mA ανά κανάλι μέγιστη ταχύτητα από 0 έως 2 Mbps
- 2,2 mA ανά κανάλι με μέγιστη ταχύτητα 10 Mbps
- 4,8 mA ανά κανάλι με μέγιστη ταχύτητα 25 Mbps
* Δίδυμη επικοινωνία
* Μετατροπή 3 V/5 V
* Χρήση υψηλής θερμοκρασίας: 125°C
* Υψηλή ταχύτητα δεδομένων: dc έως 25 Mbps (NRZ)
* Ακριβές χαρακτηριστικά συγχρονισμού
- 3 ns μέγιστη στρέβλωση πλάτους παλμού
- 3 ns μέγιστη αντιστοίχιση καναλιού με κανάλι
* Υψηλή μεταβατική ασυλία κοινής λειτουργίας: > 25 kV/μs
* Ασφάλεια και κανονιστικές εγκρίσεις
- Αναγνώριση UL
- 2500 V rms για 1 λεπτό ανά UL 1577 CSA Ανακοίνωση αποδοχής συστατικού 5A VDE Πιστοποιητικό συμμόρφωσης
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = κορυφή 560 V
* Ειδικευμένο για εφαρμογές αυτοκινήτων
Εφαρμογές ADUM1200CRZ
* Απομόνωση πολλαπλών καναλιών κρίσιμου μεγέθους
* Απομόνωση διεπαφής SPI/μετατροπέα δεδομένων
* RS-232/RS-422/RS-485 απομόνωση δέκτη
* Ψηφιακή απομόνωση λεωφορείου πεδίου
* Υβριδικά ηλεκτρικά οχήματα, οθόνη μπαταρίας και κινητήρα
Περιβαλλοντικές και εξαγωγικές ταξινόμησηADUM1200CRZ
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
