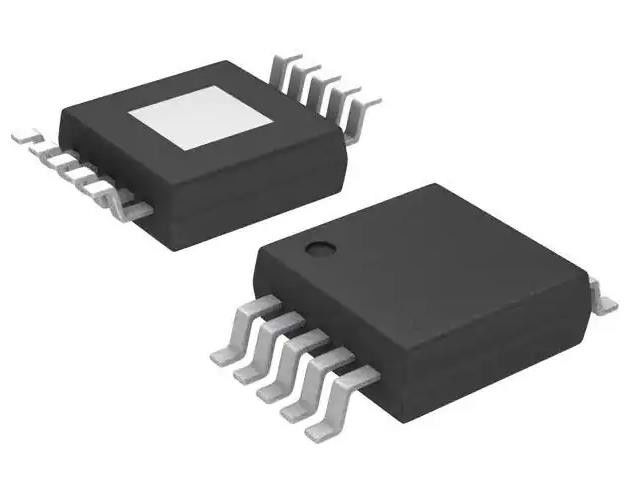

TPS92513DGQR LED Driver IC 1 Ρυθμιστής εξόδου Step-Down Analog PWM Dimming 1.5A
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS92513DGQR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογές: | Φωτισμός | Αριθμός εκροών: | 1 |
|---|---|---|---|
| Τάση - Τροφοδοσία (ελάχ.): | 4.5V | Τάση - ανεφοδιασμός (Max): | 42V |
| Τάση - παραγωγή: | 45V | Τρέχων - παραγωγή/κανάλι: | 1.5α |
| Συχνότητα: | 100kHz ~ 2MHz | Αμβλύνσεις: | Ανάλογο, PWM |
| Υψηλό φως: | TPS92513DGQR,ΤΠΣ92513DGQR LED Driver IC |
||
Περιγραφή προϊόντων
TPS92513DGQR LED Driver IC 1 Ρυθμιστής εξόδου Step-Down Analog PWM Dimming 1.5A
Προδιαγραφές TPS92513DGQR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί LED | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Ρυθμιστής συνεχούς ρεύματος |
| Τοπολογία | Βήμα προς τα κάτω (Buck) |
| Εσωτερικός διακόπτης | - Ναι, ναι. |
| Αριθμός εκροών | 1 |
| Η τάση - τροφοδοσία (min) | 4.5V |
| Η τάση - τροφοδοσία (μέγιστη) | 42V |
| Τεχνολογία | 45V |
| ρεύμα - έξοδος / κανάλι | 1.5Α |
| Συχνότητα | 100kHz ~ 2MHz |
| Αμβλύνσεις | Αναλογικό, PWM |
| Εφαρμογές | Φωτισμός |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 10-PowerTFSOP, 10-MSOP (0,118", 3,00mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 10-HVSSOP |
| Αριθμός βασικού προϊόντος | TPS92513 |
Χαρακτηριστικά TPS92513DGQR
* Ενσωματωμένο 220-mQ High-Side MOSFET
* Πεδίο τάσης εισόδου 4,5-V έως 42-V ((4,5 V έως 60 V για το TPS92513HV)
* 0 V έως 300 mV Ρυθμίσιμη τάση αναφοράς
* +5% ακρίβεια ρεύματος LED
* Περιοχή συχνοτήτων εναλλαγής από 100 kHz έως 2 MHz
* Αφιερωμένη είσοδος εξασθένισης PWM
* Ρυθμίσιμη υποστρόφια κλειδαριά
* Προστασία από υπερεύματα
* Προστασία από υπερθερμοκρασία
* Πακέτο MSOP-10 με PowerPADTM
Εφαρμογές TPS92513DGQR
• Φωτισμός δρόμου
• Φωτισμός έκτακτης ανάγκης/εξόδου
• Γενικός βιομηχανικός και εμπορικός φωτισμός
• Φωτισμός λιανικής
• Φωτισμός συσκευής
• Φωτισμός μεταφορών
• Επιστολές από το κανάλι
• Φωτεινές μπάρες
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS92513DGQR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
