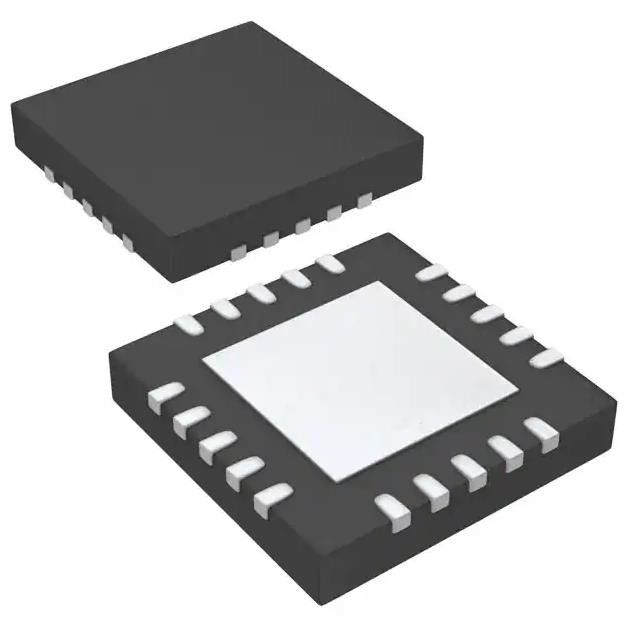

TPS61183RTJT LED Driver IC 6 Εξόδου DC Ρυθμιστής Step-Up PWM Dimming 30mA
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS61183RTJT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός εκροών: | 6 | Τοπολογία: | Επιταχύνω (ώθηση) |
|---|---|---|---|
| Τάση - ανεφοδιασμός (Max): | 24V | Τάση - Τροφοδοσία (ελάχ.): | 4.5V |
| Τρέχων - παραγωγή/κανάλι: | 30mA | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C (TA) |
| Συχνότητα: | 300kHz ~ 1MHz | Εσωτερικός διακόπτης: | - Ναι, ναι. |
| Υψηλό φως: | TPS61183RTJT,TPS61183RTJT LED Driver IC |
||
Περιγραφή προϊόντων
TPS61183RTJT LED Driver IC 6 Εξόδου DC Ρυθμιστής Step-Up PWM Dimming 30mA
Προδιαγραφές TPS61183RTJT
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί LED | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Ρυθμιστής συνεχούς ρεύματος |
| Τοπολογία | Στάπ-απ (Βελτίωση) |
| Εσωτερικός διακόπτης | - Ναι, ναι. |
| Αριθμός εκροών | 6 |
| Η τάση - τροφοδοσία (min) | 4.5V |
| Η τάση - τροφοδοσία (μέγιστη) | 24V |
| Τεχνολογία | 38V |
| ρεύμα - έξοδος / κανάλι | 30mA |
| Συχνότητα | 300kHz ~ 1MHz |
| Αμβλύνσεις | ΠΟΜ |
| Εφαρμογές | Πίσω φωτισμός |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 20-WFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 20-QFN (4x4) |
| Αριθμός βασικού προϊόντος | TPS61183 |
Χαρακτηριστικά TPS61183RTJT
• Ένταξη εισόδου 4,5-V έως 24-V
• 38-V μέγιστη τάση εξόδου
• Ενσωματωμένο 2-A, 40-V MOSFET
• 280-kHz έως 1-MHz Προγραμματιζόμενη συχνότητα διακόπτη
• Προσαρμοστική έξοδος ενίσχυσης σε τάσεις WLED
• Ευρύ φάσμα συχνοτήτων αμβλύνειας PWM
Διάταξη 1 - Διάταξη 2
️ 100 Hz έως 22 KHz για τη λειτουργία προγραμματισμού συχνότητας
• 100:1 αναλογία εξασθένισης σε 20 kHz
• Σύνδεσμος θολούσης 10000:1 σε 200 Hz (άμεση λειτουργία PWM)
• Μικρά εξωτερικά εξαρτήματα
• Ενοποιημένη αντιστάθμιση βρόχου
• Έξι απορροφητήρες ρεύματος 30 mA, μέγιστο
• 1,5% (τυπική) τρέχουσα αντιστοίχιση
• Ελέγχος διεπαφής φωτεινότητας PWM
• Μέθοδος αμβλύνειας φωτεινότητας σε προγραμματιζόμενη λειτουργία PWM ή μέθοδος άμεσης αμβλύνειας PWM
• Προστασία ESD 4000-V HBM
• Προγραμματιζόμενο κατώτατο όριο υπερτάσης
• Ενσωματωμένη προστασία WLED ανοικτή και σύντομη
• Θερμικό κλείσιμο
Εφαρμογές TPS61183RTJT
• σημειωματάρια
• Ταμπλέτες
• Παρατηρητές
• Βιομηχανικοί υπολογιστές
• Εικονικές οθόνες
• ΑΤΜ
• Ψαροαναζητητής
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTPS61183RTJT
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
