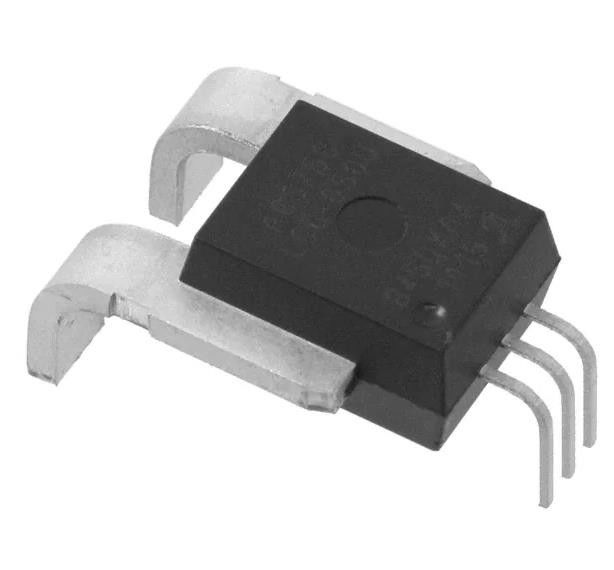

ACS758LCB-100U Ανιχνευτής ρεύματος IC 100A 1 κανάλι Εφέ Χολ Ανοικτός βρόχος μονόδρομος 5-CB
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ΑCS758LCB-100U |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Για τη μέτρηση: | Δ.Σ. | Τύπος αισθητήρα: | Εφέ Hall, ανοιχτός βρόχος |
|---|---|---|---|
| ρεύμα - ανίχνευση: | 100A | Αριθμός καναλιών: | 1 |
| Αποδόσεις: | Ρατιομετρική τάση | Αισθησία: | 40mV/A |
| Συχνότητα: | Συνεχές ρεύμα ~ 120kHz | Γραμμικότητα: | ±1,25% |
| Υψηλό φως: | ΑCS758LCB-100U,Δικτυακό πλάνο αισθητήρα ρεύματος ACS758LCB-100U |
||
Περιγραφή προϊόντων
ACS758LCB-100U Κονταλικός αισθητήρας 100A 1 κανάλι Εφέ Χολ Ανοιχτός βρόχος μονόδρομος 5-CB
Προδιαγραφές ΑCS758LCB-100U
| Τύπος | Περιγραφή |
| Κατηγορία | Αισθητήρες, μετατροπείς |
| Αισθητήρες ρεύματος | |
| Δρ. | Allegro MicroSystems |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Τύπος |
| Για τη μέτρηση | Δ.Σ. |
| Τύπος αισθητήρα | Εφέ Hall, ανοιχτός βρόχος |
| ρεύμα - ανίχνευση | 100A |
| Αριθμός καναλιών | 1 |
| Αποδόσεις | Ρατιομετρική τάση |
| Αισθησία | 40mV/A |
| Συχνότητα | DC ~ 120kHz |
| Γραμμικότητα | ±1,25% |
| Ακριβότητα | ±2,4% |
| Πρόσθετη τάση | 3V ~ 5,5V |
| Χρόνος απόκρισης | 4 μs |
| Τρόπος παροχής ρεύματος (μέγιστο) | 13.5mA |
| Θερμοκρασία λειτουργίας | -40°C ~ 150°C |
| Πολαρισμός | Μονόκατο |
| Τύπος στερέωσης | Μέσα από την τρύπα |
| Πακέτο / Κουτί | 5-CB σχηματισμένα μολύβια, PFF |
| Πακέτο συσκευής του προμηθευτή | Μονάδα 5-CB |
| Αριθμός βασικού προϊόντος | ACS758 |
ΠροδιαγραφέςΑCS758LCB-100U
• Πρωταγωνιστικές επιδόσεις θορύβου μέσω ιδιόκτητων τεχνικών σχεδιασμού ενισχυτών και φίλτρων
• Η ενσωματωμένη ασπίδα μειώνει σημαντικά την χωρητική ζεύξη από τον ρεύμα του αγωγού στο πεθαμένο λόγω υψηλών σημάτων dV/dt,
και αποτρέπει τη μετατόπιση σε εφαρμογές υψηλής τάσης
• Βελτίωση του συνολικού σφάλματος εξόδου μέσω της αύξησης και της αντιστάθμισης της θερμοκρασίας
• Μικρό μέγεθος συσκευασίας, με εύκολη δυνατότητα τοποθέτησης
• Μονολιθικό IC αίθουσας για υψηλή αξιοπιστία
• Υπερχαμηλή απώλεια ισχύος: 100 μΩ εσωτερική αντίσταση του αγωγού
• Η γαλβανική απομόνωση επιτρέπει τη χρήση σε οικονομική ανίχνευση υψηλού ρεύματος σε συστήματα υψηλής τάσης
• Απασχολούνται με το πρόγραμμα AEC-Q100
ΕισαγωγήΑCS758LCB-100U
Η οικογένεια συστατικών διακυμάνσεων αισθητήρων ρεύματος AllegroTM ACS758 παρέχει οικονομικές και ακριβείς λύσεις για την ανίχνευση ρεύματος εναλλασσόμενου ή συνεχούς ρεύματος.τροφοδοσία και έλεγχο μετατροπέα συνεχούς ρεύματος σε συνεχές ρεύμα, έλεγχος μετατροπέα, και ανίχνευση σφάλματος υπερστροφής.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΑCS758LCB-100U
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
