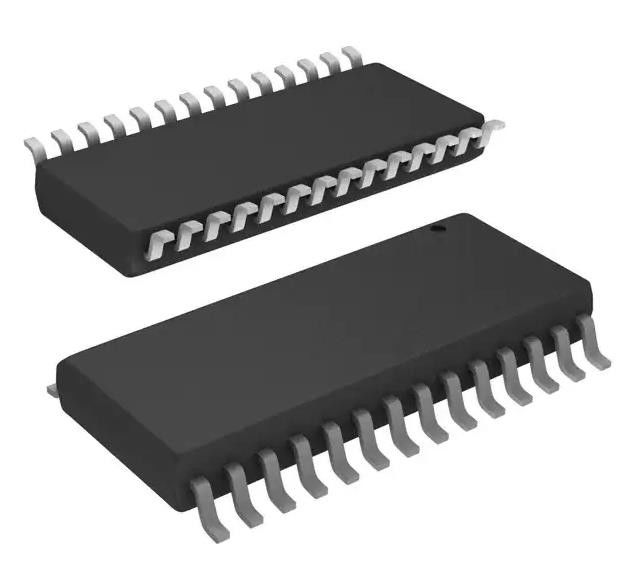

IR2130SPBF Οδηγός μισής γέφυρας πύλης Ηλεκτρονικά τσιπάκια IC με αναστροφή 28-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | IR2130SPBF |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Οδηγημένη διαμόρφωση: | Μισό-γέφυρα | Τύπος καναλιού: | 3-Phase |
|---|---|---|---|
| Αριθμός οδηγών: | 6 | Τύπος πυλών: | IGBT, N-channel MOSFET |
| Πρόσθετη τάση: | 10V ~ 20V | Τάση λογικής - VIL, VIH: | 0.8V, 2.2V |
| Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης): | 250mA, 500mA | Τύπος εισόδου: | Αναστροφή |
| Υψηλό φως: | IR2130SPBF,IR2130SPBF Ηλεκτρονικά τσιπάκια IC,Τσιπάκια ηλεκτρονικών διακυβέρνησεων για οδηγούς πύλης |
||
Περιγραφή προϊόντων
AT28C040-20FI EEPROM Μνήμη IC 4Mbit Παράλληλη 200 ns 32- FlatPack Βότανο-Συμπλέκτης
Προδιαγραφές IR2130SPBF
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί πύλης | |
| Δρ. | Ινφίνιον Τεχνολογίες |
| Σειρά | - |
| Πακέτο | Τύπος |
| Κατάσταση του προϊόντος | Όχι για Νέα Σχέδια |
| Οδηγούμενη διαμόρφωση | Μισή γέφυρα |
| Τύπος καναλιού | 3 φάσεις |
| Αριθμός οδηγών | 6 |
| Τύπος πύλης | IGBT, N-Channel MOSFET |
| Πρόσθετη τάση | 10V ~ 20V |
| Λογική τάση - VIL, VIH | 0.8V, 2.2V |
| Τρέμα - Πιο υψηλή απόδοση (πηγή, αποβάθρα) | 250mA, 500mA |
| Τύπος εισόδου | Αντιστροφή |
| Υψηλή πλευρική τάση - Max (Bootstrap) | 600 V |
| Χρόνος άνοδος / πτώσης (τύπος) | 80n, 35n |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 28-SOIC (0,295", 7,50 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 28-SOIC |
| Αριθμός βασικού προϊόντος | IR2130 |
ΠροδιαγραφέςIR2130SPBF
• Ανεξάρτητος από αρνητική παροχή τάσης dV/dt
• Περιοχή τροφοδοσίας κινητήρα πύλης από 10 έως 20V
• Αποκλεισμός χαμηλής τάσης για όλα τα κανάλια
• Η διακοπή της λειτουργίας των έξι κινητήρων
• Ανεξάρτητοι οδηγοί
• Αντίστοιχη καθυστέρηση διάδοσης για όλα τα κανάλια
• 2.5V λογική συμβατή
• Εξαγωγές εκτός φάσης με εισροές
• Λογική πρόληψης της διασταύρωσης
• Επίσης διαθέσιμη χωρίς μόλυβδο
ΕισαγωγήIR2130SPBF
Το IR2130/IR2132 ((J) ((S) είναι ένα υψηλής τάσης, υψηλής ταχύτητας MOSFET ισχύος και IGBT οδηγός με τρία ανεξάρτητα υψηλά και χαμηλά πλευρικά αναφερόμενα κανάλια εξόδου.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηIR2130SPBF
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
