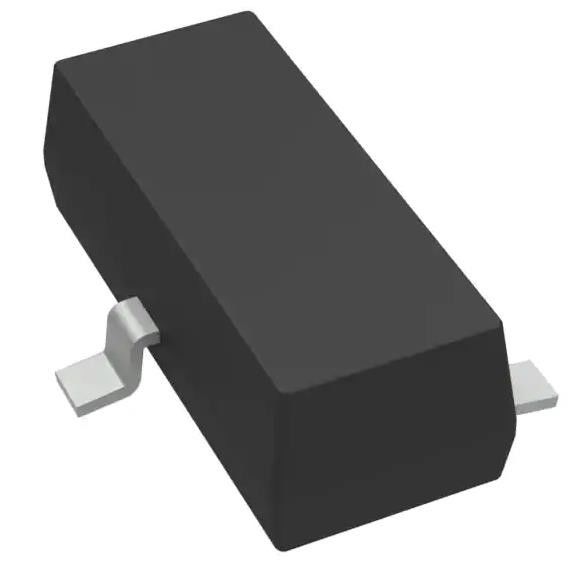

DRV5053OAQDBZR Αισθητήρας επιδράσεων Hall Single Axis SOT-23-3
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DRV5053OAQDBZR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Άξονας: | Μονό | Τύπος εξόδου: | Αναλογική τάση |
|---|---|---|---|
| Αισθαμένος σειρά: | ± 73mT | Πρόσθετη τάση: | 2.5V ~ 38V |
| Τρόπος παροχής ρεύματος (μέγιστο): | 3.6mA | Τρέχων - παραγωγή (Max): | 2.3mA |
| Διάφραση ζώνης: | 20KHZ | Θερμοκρασία λειτουργίας: | -40°C ~ 125°C (TA) |
Περιγραφή προϊόντων
DRV5013ADQDBZR Ψηφιακός διακόπτης κλειδαριά ανοιχτή αποχέτευση Effect SOT-23-3
ΠροδιαγραφέςDRV5053OAQDBZR
| Τύπος | Περιγραφή |
| Κατηγορία | Αισθητήρες, μετατροπείς |
| Μαγνητικοί αισθητήρες | |
| Γραμμική, πυξίδα (IC) | |
| Δρ. | Τεξας Instruments |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q100 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τεχνολογία | Η επίδραση Hall |
| Άξονας | Μονό |
| Τύπος εξόδου | Αναλογική τάση |
| Πεδίο ανίχνευσης | ± 73mT |
| Πρόσθετη τάση | 2.5V ~ 38V |
| Τρόπος παροχής ρεύματος (μέγιστο) | 3.6mA |
| Τρέχων - Εξόδου (μέγιστος) | 2.3mA |
| Απόφαση | - |
| Διάφραση ζώνης | 20kHz |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Χαρακτηριστικά | Αντιστάθμιση θερμοκρασίας |
| Πακέτο συσκευής του προμηθευτή | SOT-23-3 |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | ΤΟ-236-3, SC-59, SOT-23-3 |
| Αριθμός βασικού προϊόντος | DRV5053 |
Χαρακτηριστικά DRV5053OAQDBZR
• Λεινευτικός αισθητήρας αίθουσας εξόδου
• Ανώτερη σταθερότητα στη θερμοκρασία
Αισθητικότητα ± 10% σε σχέση με τη θερμοκρασία
• Επιλογές υψηλής ευαισθησίας:
∆ ∆ 11 mV/mT (ΟΑ, βλ. σχήμα 17)
∆ ∆ 23 mV/mT (PA)
45 mV/mT (RA)
∆ ∆ 90 mV/mT (VA)
∆ +23 mV/mT (CA)
️ +45 mV/mT (EA)
• Υποστηρίζει ευρύ φάσμα τάσης
∙ 2,5 V έως 38 V
Δεν απαιτείται εξωτερικός ρυθμιστής
• Ευρύ εύρος θερμοκρασιών λειτουργίας
∆ TA = ∆ 40 έως 125°C (Q, βλ. σχήμα 17)
• Αύξηση του σταδίου εξόδου
∙ 2,3-mA συσσωρευτής, 300-μA πηγή
• Τετάρτη: 0.2 V έως περίπου 1.8 V
Διάταξη 1
• Γρήγορη ενεργοποίηση: 35 μs
• Μικρή συσκευασία και αποτύπωση
️ Επεξεργαστική συσκευή για τοποθέτηση επιφάνειας 3-pin SOT-23 (DBZ)
• 2,92 mm × 2,37 mm
∆ιατρυπές 3-πιν TO-92 (LPG)
• 4,00 mm × 3,15 mm
• Προστατευτικά στοιχεία:
Προστασία αντίστροφης τροφοδοσίας (έως 22 V)
Υποστηρίζει έως και 40V εκφόρτωση
Προστασία από βραχυκύκλωμα εξόδου
Ο περιορισμός του ρεύματος εξόδου
Εφαρμογές DRV5053OAQDBZR
• Μετρητές ροής
• Ρυθμίσεις αγκυροβολίας
• Διόρθωση δονήσεων
• Ελέγχου αποσβεστήρα
Περιβαλλοντικές και εξαγωγικές ταξινόμησηDRV5053OAQDBZR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
