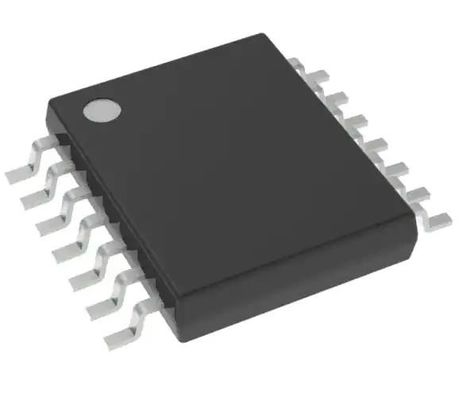

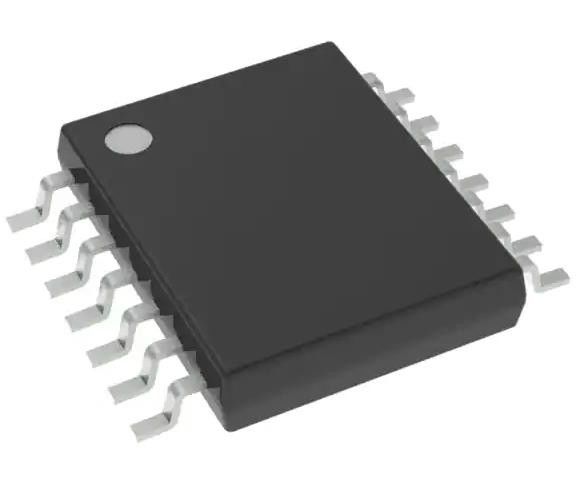

TLC2932IPWR Phase Lock Loop (PLL) IC 50MHz 1 14-TSSOP (0,173", πλάτος 4,40mm)
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TLC2932IPWR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Βρόχος κλειδαριών φάσης (PLL) | ΠΕΠ: | - Ναι, ναι. |
|---|---|---|---|
| Εισαγωγή: | CMOS | Αριθμός κυκλωμάτων: | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα: | 2:01 | Διαφορετικό - Εισαγωγή:Αποτελέσματα: | Όχι/Όχι |
| Συχνότητα - Μέγιστο: | 50MHz | Πρόσθετη τάση: | 2,85V ~ 5,25V |
Περιγραφή προϊόντων
TLC2932IPWR Phase Lock Loop (PLL) IC 50MHz 1 14-TSSOP (0,173", πλάτος 4,40mm)
ΠροδιαγραφέςTLC2932IPWR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Χρονοδιάγραμμα/Χρονοδιάγραμμα | |
| Μηχανές παραγωγής ρολογιών, PLL, συνθέτες συχνοτήτων | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Πύλη κλειδώματος φάσης (PLL) |
| ΠΕΠ | - Ναι, ναι. |
| Εισαγωγή | CMOS |
| Αποδόσεις | CMOS |
| Αριθμός κυκλωμάτων | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα | 2:01 |
| Διαφορετικό - Εισαγωγή:Αποτελέσματα | Όχι/Όχι |
| Συχνότητα - Μέγιστο | 50MHz |
| Χορηγός/πολλαπλασιαστής | Ναι/Ναι |
| Πρόσθετη τάση | 2.85V ~ 5.25V |
| Θερμοκρασία λειτουργίας | -20°C ~ 75°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 14-TSSOP (0,173", 4,40mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 14-TSSOP |
| Αριθμός βασικού προϊόντος | TLC293 |
Χαρακτηριστικά TLC2932IPWR
* Ουσιαστήρας ελεγχόμενης τάσης (VCO)
Τμήμα:
Ο πλήρης ταλαντωτής χρησιμοποιεί μόνο έναν εξωτερικό αντίστατο (RBIAS)
Διάρκεια κλειδώματος:
- 22 MHz έως 50 MHz (VDD = 5 V ± 5%),
- ΤΑ = 20°C έως 75°C, ×1 Εκδοχή)
- 11 MHz έως 25 MHz (VDD = 5 V ± 5%),
- ΤΑ = 20°C έως 75°C, × 1/2 Εκδόσεις)
Φρέκενς εξόδου. . . ×1 και ×1/2 Επιλέξιμα
Εφαρμογές TLC2932IPWR
Το TLC2932 έχει σχεδιαστεί για συστήματα κλειστού κύκλου φάσης (PLL) και αποτελείται από έναν ελεγχόμενο με τάση ταλαντωτή (VCO) και έναν ανιχνευτή συχνότητας φάσης τύπου edge-triggered (PFD).
Περιβαλλοντικές και εξαγωγικές ταξινόμησηTLC2932IPWR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
