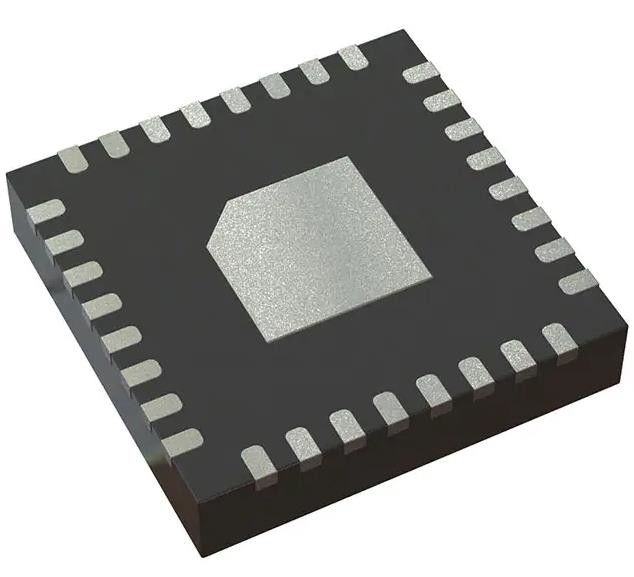

CC1125RHBR IC RF TxRx + MCU Γενικό ISM < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CC1125RHBR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Οικογένεια/πρότυπα RF: | Γενικοί ΙΣΜΌΣ < 1GHz | Μοντάρωση: | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
|---|---|---|---|
| Συχνότητα: | 164MHz ~ 192MHz, 274MHz ~ 320MHz, 410MHz ~ 480MHz, 820MHz ~ 960MHz | Ποσοστό δεδομένων (μέγιστο): | 200kbps |
| Δύναμη - Απόδοση: | 16dBm | Αισθησία: | -129dBm |
| Μέγεθος μνήμης: | 4kB ROM, RAM 256B | Πρόσθετη τάση: | 2V ~ 3,6V |
Περιγραφή προϊόντων
CC1125RHBR IC RF TxRx + MCU Γενικό ISM < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
ΠροδιαγραφέςCC1125RHBR
| Τύπος | Περιγραφή |
| Κατηγορία | Ραδιοφωνική και ασύρματη |
| Διαδικτυακά κύκλοι διασύνδεσης δέκτη ραδιοσυχνοτήτων | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | TxRx + MCU |
| Οικογένεια RF/Πρότυπο | Γενικό ISM < 1 GHz |
| Πρωτόκολλο | - |
| Μοντάρωση | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
| Συχνότητα | 164 MHz ~ 192 MHz, 274 MHz ~ 320 MHz, 410 MHz ~ 480 MHz, 820 MHz ~ 960 MHz |
| Ποσοστό δεδομένων (μέγιστο) | 200kbps |
| Δύναμη - Απόδοση | 16dBm |
| Αισθησία | -129dBm |
| Μέγεθος μνήμης | 4kB ROM, 256B RAM |
| Σειριακές διεπαφές | ΠΕΠ |
| ΠΕΔΠ | 4 |
| Πρόσθετη τάση | 2V ~ 3,6V |
| Τρέχων - Αποδέκτης | 17mA ~ 27mA |
| ρεύμα - μετάδοση | 26mA ~ 56mA |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 32-VFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | 32-VQFN (5x5) |
| Αριθμός βασικού προϊόντος | CC1125 |
Χαρακτηριστικά CC1125RHBR
* Υψηλής απόδοσης, μονό τσιπ πομπό
- Επιλεκτικότητα γειτονικού καναλιού: 67 dB σε 6,25-kHz
- Απόδοση αποκλεισμού: 1 04 dB στα 10 MHz
- Εξαιρετική ευαισθησία του δέκτη
- 129 dBm σε 300 bps
- 123 dBm σε 1,2 kbps
- 110 dBm σε 50 kbps
- Πολύ χαμηλός θόρυβος φάσης: -115 dBc/Hz σε 10 kHz
* Κατάλληλο για συστήματα που στοχεύουν στην κατηγορία 1 ETSIC
* Διαχωρισμένα 128-Byte RX και TX FIFO
* Υποστήριξη για απρόσκοπτη ενσωμάτωση με τη συσκευή CC1190 για αυξημένη εμβέλεια, παρέχοντας έως και 3 dB βελτίωση στην ευαισθησία και έως και +27 dBm ισχύς εξόδου
* Υψηλή φασματική απόδοση (9,6 kbps σε κανάλι 12,5 kHz σύμφωνα με την εντολή στενής ζώνης της FCC)
Εφαρμογές CC1125RHBR
• Κοινωνικές ανησυχίες
• IEEE 802.15Συστήματα.4g
• Ασύρματα συστήματα στενής ζώνης με εξαιρετικά χαμηλή ισχύ
• Οικιακή και κτιριακή αυτοματοποίηση με διαστήματα καναλιών έως και 4 kHz
• Ασύρματα συστήματα συναγερμού και ασφαλείας
• 169-, 315-, 433-, 868-, 915-, 920-, 950- MHz
• Συστήματα βιομηχανικής παρακολούθησης και ελέγχου ISM/SRD
• Ασύρματες εφαρμογές υγειονομικής περίθαλψης
• Ασύρματη μέτρηση και ασύρματο έξυπνο δίκτυο (AMR και AMI)
• Ασύρματα δίκτυα αισθητήρων και ενεργές RFID
• Ιδιωτικά κινητά ραδιόφωνα
Περιβαλλοντικές και εξαγωγικές ταξινόμησηCC1125RHBR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 5Α991Β |
| HTSUS | 8542.39.0001 |
