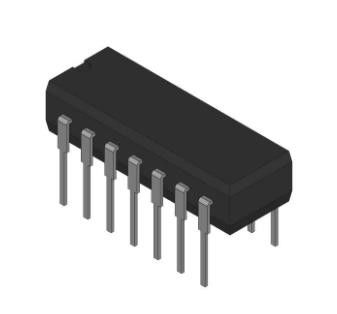

CD54HCT08F3A IC Channel HCT τύποι 2V έως 6V Λειτουργία οδηγού λεωφορείου 15 LSTTL
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CD54HCT08F3A |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Σειρά: | 54HCT | Πακέτο: | Χύδην |
|---|---|---|---|
| Αριθμός βασικού προϊόντος: | 54HCT08 | ECCN: | EAR99 |
| HTSUS: | 8542.39.0001 | Τύποι HC: | Δραστηριότητα 2V έως 6V |
Περιγραφή προϊόντων
CD54HCT08F3A IC Channel HCT τύποι 2V έως 6V Λειτουργία οδηγού λεωφορείου 15 LSTTL
Προδιαγραφές CD54HCT08F3A
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Πύλες και μετατροπείς | |
| Δρ. | Τεξας Instruments |
| Σειρά | 54HCT |
| Πακέτο | Χύδην |
| Κατάσταση του προϊόντος | Ενεργός |
| Αριθμός βασικού προϊόντος | 54HCT08 |
Χαρακτηριστικά CD54HCT08F3A
• Εισόδους με αποθήκευση
• Τυπική καθυστέρηση πολλαπλασιασμού: 7ns σε V CC = 5V, C L = 15pF, TA = 25o C
• Φάνοουτ (πάνω από το εύρος θερμοκρασίας)
- Τυπικές εξόδους. . . . . . . . . . . . . . . 10 LSTTL φορτία
- Απόδοση οδηγού λεωφορείου . . . . . . . . . . . . 15 LSTTL φορτία
• Ευρύ εύρος θερμοκρασίας λειτουργίας. . -55 °C έως 125 °C
• Εξισορροπημένη καθυστέρηση της διάδοσης και χρόνος μετάβασης
• Σημαντική μείωση ισχύος σε σύγκριση με τα LSTTL Logic ICs
• Τύποι HC
- 2V έως 6V λειτουργία
- Υψηλή ανθεκτικότητα στον θόρυβο: N IL = 30%, NIH = 30% του VCC σε V CC = 5V
• Τύποι HCT
- 4,5-5,5V λειτουργία
- Άμεση συμβατότητα λογικής εισόδου LSTTL, VIL= 0,8V (Max), V IH = 2V (Min)
• CMOS συμβατότητα εισόδου, Il ≤ 1μA σε VOL, VOH
Εφαρμογές CD54HCT08F3A
Οι λογικές πύλες CD54HC08, CD54HCT08, CD74HC08 και CD74HCT08 χρησιμοποιούν τεχνολογία CMOS πυριτίου πύλης για την επίτευξη ταχυτήτων λειτουργίας παρόμοιων με το LSTTL
όλες οι συσκευές έχουν τη δυνατότητα να οδηγούν 10 φορτία LSTTL.Η οικογένεια λογικής 74HCT είναι λειτουργικά συμβατή με την τυποποιημένη οικογένεια λογικής 74LS.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηCD54HCT08F3A
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
