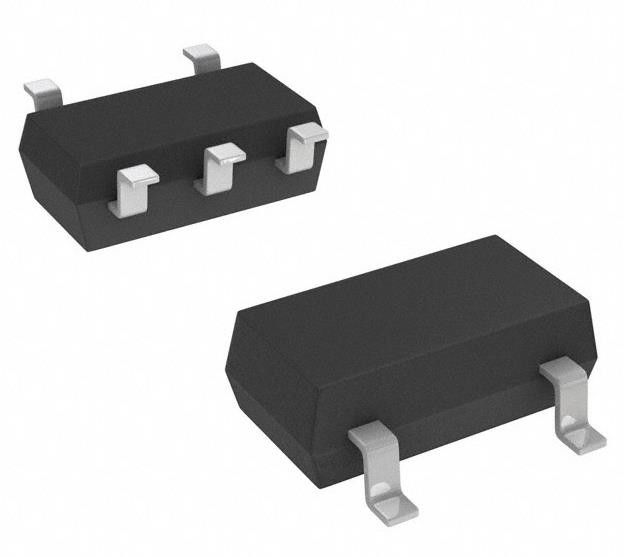

TC7SZ125FU,LJ(CT Μη αναστρέψιμο 1 στοιχείο 1 bit ανά στοιχείο 3-κατάσταση εξόδου 5-SSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TC7SZ125FU, LJ (CT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος λογικής: | Απομονωτής, μη-αναστροφή | Αριθμός στοιχείων: | 1 |
|---|---|---|---|
| Αριθμός bit ανά στοιχείο: | 1 | Τύπος εξόδου: | 3-Πολιτεία |
| ρεύμα - υψηλή και χαμηλή απόδοση: | 32mA, 32mA | Πρόσθετη τάση: | 1.8V ~ 5.5V |
| Θερμοκρασία λειτουργίας: | -40°C ~ 125°C (TA) | Πακέτο / Κουτί: | 5-TSSOP, SC-70-5, SOT-353 |
Περιγραφή προϊόντων
TC7SZ125FU,LJ(CTΜη αντιστρέψιμο 1 στοιχείο 1 bit ανά στοιχείο 3-κατάσταση εξόδου 5-SSOP
Προδιαγραφές TC7SZ125FU,LJ(CT
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Συσκευές που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας | |
| Δρ. | Toshiba Ημιαγωγούς και Αποθήκευση |
| Σειρά | TC7SZ |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος λογικής | Κωφί, μη αντιστρέψιμο |
| Αριθμός στοιχείων | 1 |
| Αριθμός bit ανά στοιχείο | 1 |
| Τύπος εισόδου | - |
| Τύπος εξόδου | 3 Κράτος |
| ρεύμα - υψηλή και χαμηλή απόδοση | 32mA, 32mA |
| Πρόσθετη τάση | 1.8V ~ 5.5V |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 5-TSSOP, SC-70-5, SOT-353 |
| Πακέτο συσκευής του προμηθευτή | 5-SSOP |
| Αριθμός βασικού προϊόντος | TC7SZ125 |
Χαρακτηριστικά RC0603FR-07169KL
(1) AEC-Q100 (Rev. H) (Σημείωση 1)
(2) Ευρύ εύρος θερμοκρασιών λειτουργίας: Topr = -40 έως 125 (Σημείωση 2)
(3) Μεγάλο ρεύμα εξόδου: ±24 mA (min) σε VCC = 3,0 V
(4) Εργασία σε υπερ-υψηλές ταχύτητες: tpd = 2,6 ns (τυπικά) σε VCC = 5,0 V, C L = 50 pF
(5) Πεδίο τάσης λειτουργίας: VCC = 1,65 έως 5,5 V
(6) Εισόδους με ανοχή 5,5 V
(7) Έκδοση προστασίας από την απώλεια ισχύος 5,5 V
(8) Ταιριάζει με τις επιδόσεις της σειράς TC74LCX όταν λειτουργεί σε 3,3 V VCC
Εφαρμογές TC7SZ125FU,LJ(CT
Κύκλος αποθήκευσης λεωφορείου με έξοδο τριών καταστάσεων
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις TC7SZ125FU,LJ(CT
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
