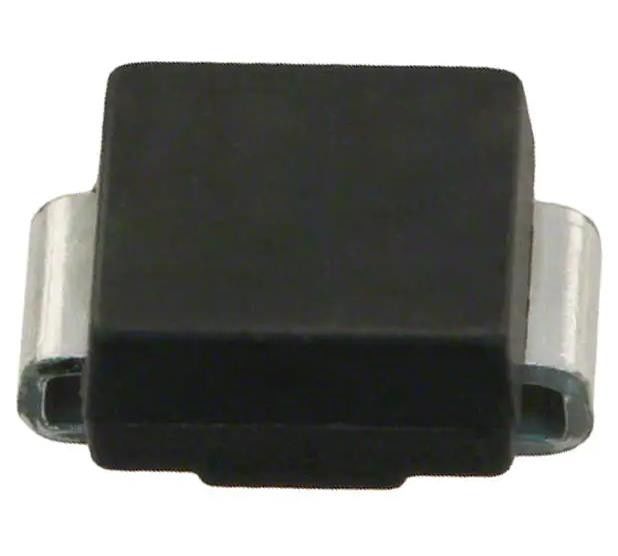

SM6T15AY 27.2V Clamp 147A (8/20μs) Ipp Tvs Diode Surface Mount SMB (DO-214AA)
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Μικροκυκλοφόρηση |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100,000 |
|
Λεπτομερής ενημέρωση |
|||
| Ομοιοκατευθυνόμενα κανάλια: | 1 | Τάση - Αντίστροφη στάση (Τύπος): | 12.8V |
|---|---|---|---|
| Τάση - Βλάβη (ελάχ.): | 14.3V | Τάση - στερέωση (Max) @ Ipp: | 27.2V |
| Ρεύμα - Παλμός κορυφής (10/1000μs): | 147A (8/20μs) | Power - Peak Pulse: | 600W |
| Εφαρμογές: | Αυτοκινητοβιομηχανία | Θερμοκρασία λειτουργίας: | -55°C ~ 150°C (TJ) |
Περιγραφή προϊόντων
SM6T15AY 27.2V Clamp 147A (8/20μs) Ipp Tvs Diode Surface Mount SMB (DO-214AA)
Προδιαγραφές Μικροκυκλοφόρηση
| Τύπος | Περιγραφή |
| Κατηγορία | Προστασία κυκλώματος |
| Επικοινωνίες με ηλεκτρονικούς συλλέκτη | |
| Δίοδοι TVS | |
| Δρ. | STMικροηλεκτρονική |
| Σειρά | Αεροπορική, AEC-Q101, SM6TY, TRANSILTM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Ζένερ |
| Μονόκατο κανάλια | 1 |
| Τεχνική διάταξη | 12.8V |
| Η τάση - διακοπή (min) | 14.3V |
| Η τάση - Κράτημα (Μαξ) @ Ipp | 27.2V |
| Τρέχοντας - Πύκνος κορύφωσης (10/1000μs) | 147A (8/20μs) |
| Δύναμη - Πιο υψηλό σφυγμό | 600W |
| Προστασία γραμμών ηλεκτρικής ενέργειας | - Όχι, όχι. |
| Εφαρμογές | Αυτοκινητοβιομηχανία |
| Δυναμικότητα @ συχνότητα | - |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | DO-214AA, SMB |
| Πακέτο συσκευής του προμηθευτή | SMB (DO-214AA) |
| Αριθμός βασικού προϊόντος | ΜΜ6Τ15 |
Χαρακτηριστικά Μικροκυκλοφόρηση
• Αξιολόγηση AEC-Q101
• Δύναμη μέγιστου παλμού: 600 W (10/1000 μs) και 4 kW (8/20 μs)
• Περιοχή τάσης στάσης από 5 V έως 188 V
• Μονοκατευθυντικοί και αμφίδρομοι τύποι
• ρεύμα χαμηλής διαρροής: 0,2 μA στους 25 °C και 1 μA στους 85 °C
• Δραστηριακή θερμοκρασία Tj max: 150 °C
• Υψηλή ικανότητα ισχύος σε Tj max.: έως 515 W (10/1000 μs)
• Τελική επεξεργασία με μολύβι: ματ κασσίτερο
Εφαρμογές Μικροκυκλοφόρηση
Η σειρά SM6TY έχει σχεδιαστεί για την προστασία ευαίσθητων κυκλωμάτων αυτοκινήτων από τις υπερβολικές τάσεις που ορίζονται στο ISO 7637-2 και από τις ηλεκτροστατικές εκκέψεις σύμφωνα με το ISO 10605.
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις Μικροκυκλοφόρηση
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.10.0080 |
