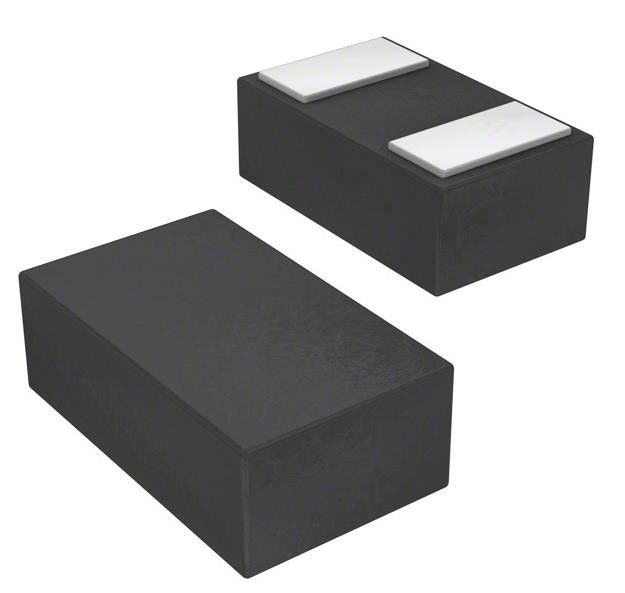

ESD8472MUT3G 20V Clamp 3A (8/20μs) Ipp Tvs Diode Surface Mount 2-X3DFN
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ESD8472MUT3G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αμφίδρομα κανάλια: | 1 | Τάση - Αντίστροφη στάση (Τύπος): | 5.3V (μέγιστο) |
|---|---|---|---|
| Τάση - Βλάβη (ελάχ.): | 7V | Τάση - στερέωση (Max) @ Ipp: | 20V |
| Ρεύμα - Παλμός κορυφής (10/1000μs): | 3A (8/20µs) | Εφαρμογές: | Κεραία RF |
| Συχνότητα ικανότητας @: | 0.2pF @ 1MHz | Θερμοκρασία λειτουργίας: | -55°C ~ 150°C (TJ) |
Περιγραφή προϊόντων
ESD8472MUT3G 20V Clamp 3A (8/20μs) Ipp Tvs Diode Surface Mount 2-X3DFN
Προδιαγραφές ESD8472MUT3G
| Τύπος | Περιγραφή |
| Κατηγορία | Προστασία κυκλώματος |
| Επικοινωνίες με ηλεκτρονικούς συλλέκτη | |
| Δίοδοι TVS | |
| Δρ. | μεν |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Τύπος | Ζένερ |
| Διοικητικά κανάλια | 1 |
| Τεχνική διάταξη | 5.3V (μέγιστο) |
| Η τάση - διακοπή (min) | 7V |
| Η τάση - Κράτημα (Μαξ) @ Ipp | 20V |
| Τρέχοντας - Πύκνος κορύφωσης (10/1000μs) | 3A (8/20μs) |
| Δύναμη - Πιο υψηλό σφυγμό | - |
| Προστασία γραμμών ηλεκτρικής ενέργειας | - Όχι, όχι. |
| Εφαρμογές | Άντενα ραδιοσυχνοτήτων |
| Δυναμικότητα @ συχνότητα | 0.2pF @ 1MHz |
| Θερμοκρασία λειτουργίας | -55 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 0201 (0603 μετρικά) |
| Πακέτο συσκευής του προμηθευτή | 2-X3DFN (0,6x0,3) (0201) |
| Αριθμός βασικού προϊόντος | ESD8472 |
Χαρακτηριστικά ESD8472MUT3G
• Ηγετική στην βιομηχανία γραμμικότητα χωρητικότητας σε σχέση με τάση
• Υπερ-χαμηλή χωρητικότητα: 0,2 pF
• Απώλεια εισαγωγής: 0,030 dBm
• Μικρό αποτύπωμα: 0,62 mm x 0,32 mm
• Τετάρτη τάση: 5,3 V
• Μικρή διαρροή: < 1 nA
• Χαμηλή δυναμική αντίσταση: < 1
• 1000 ESD IEC61000−4−2 Δοκιμές ±8 kV
• SZ Προκαταρκτικό για αυτοκινητοβιομηχανικές και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου· AEC-Q101 Επαρκής και ικανός για PPAP
• Οι συσκευές αυτές είναι απαλλαγμένες από Pb−, απαλλαγμένες από αλογόντα και συμμορφώνονται με το RoHS
Εφαρμογές ESD8472MUT3G
• Προστασία ESD σήματος RF
• Επικοινωνία ραδιοσυχνοτήτων, PA και προστασία ESD κεραίας
• Επικοινωνίες κοντινού πεδίου
• USB 2.0USB 3.0
ΠεριβαλλοντικήΕξαγωγικές ταξινομήσεις ESD8472MUT3G
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.10.0080 |
