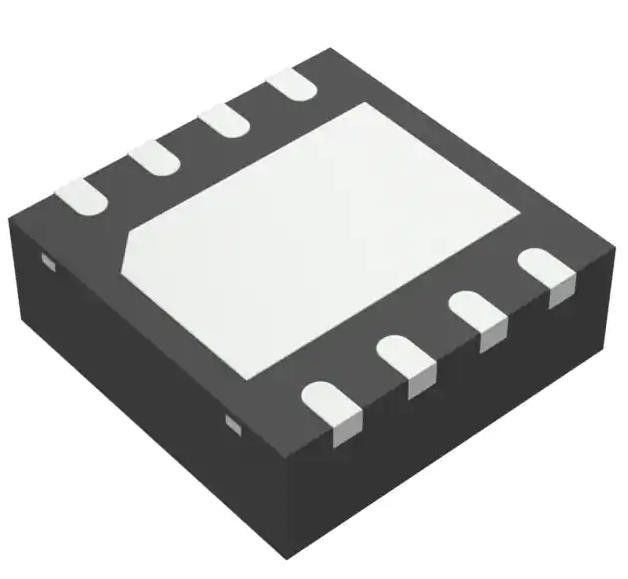

UCC27201ADRMR Οδηγός πύλης μισής γέφυρας IC μη αναστρέψιμη 8-VSON (4x4)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | UCC27201ADRMR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Οδηγημένη διαμόρφωση: | Μισό-γέφυρα | Τύπος καναλιών: | Ανεξάρτητος |
|---|---|---|---|
| Αριθμός οδηγών: | 2 | Τύπος πυλών: | N-Channel MOSFET |
| Πρόσθετη τάση: | 8V ~ 17V | Τάση λογικής - VIL, VIH: | 0.8V, 2.5V |
| Τρέχων - μέγιστη παραγωγή (πηγή, νεροχύτης): | 3A, 3A | Υψηλή δευτερεύουσα τάση - Max (δόλωμα): | 120 Β |
Περιγραφή προϊόντων
UCC27201ADRMR Οδηγός οδικής πύλης IC μη αναστρέψιμη 8-VSON (4x4)
Προδιαγραφές Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Οδηγοί πύλης | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Οδηγούμενη διαμόρφωση | Μισή γέφυρα |
| Τύπος καναλιού | Ανεξάρτητος |
| Αριθμός οδηγών | 2 |
| Τύπος πύλης | ΜΟΣΦΕΤ N-Κανάλι |
| Πρόσθετη τάση | 8V ~ 17V |
| Λογική τάση - VIL, VIH | 0.8V, 2.5V |
| Τρέμα - Πιο υψηλή απόδοση (πηγή, αποβάθρα) | 3Α, 3Α |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Υψηλή πλευρική τάση - Max (Bootstrap) | 120 V |
| Χρόνος άνοδος / πτώσης (τύπος) | 8n, 7n |
| Θερμοκρασία λειτουργίας | -40 °C ~ 140 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-VDFN εκτεθειμένη θήκη |
| Πακέτο συσκευής του προμηθευτή | 8-VSON (4x4) |
| Αριθμός βασικού προϊόντος | Δελτίο ΕΚΑΧ αριθ. |
Χαρακτηριστικά Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
* Οδηγεί δύο MOSFET N-Channel σε διαμόρφωση υψηλής και χαμηλής πλευράς
* Χειρισμός αρνητικής τάσης στο HS (-18V)
* Μέγιστη τάση εκκίνησης 120 V
* Μέγιστη τάση VDD 20 V
* Διοδίος VF 0,65-V, 0,6-Q RD
* Περισσότερη από 1 MHz λειτουργίας
* 20-ns Χρόνοι καθυστέρησης της διάδοσης
* 3-Α Συναρμολογητής, 3-Α Πηγή ρεύματα εξόδου
* 8-ns Rise/7-ns Fall Time με φορτίο 1000-pF
* 1-ns καθυστέρηση αντιστοίχισης
* Αποκλεισμός χαμηλής τάσης για υψηλή και χαμηλή οδήγηση
* Προσφέρεται σε πακέτα 8-Pin SOIC (D), PowerPADTw SOIC-8 ((DDA), SON-8 ((DRM), SON-9 (DRC) και SON-10 ((DPR)
* Προδιαγράφεται από -40°C έως 140°C
Εφαρμογές Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
* Προμήθειες ενέργειας για τις αγορές τηλεπικοινωνιών, δεδομένων και εμπορικών υπηρεσιών
* Εφαρμογές μισής γέφυρας και μετατροπείς πλήρους γέφυρας
* Απομονωμένη αρχιτεκτονική λεωφορείων
* Μετατροπείς με δύο διακόπτες
* Μετατροπείς με ενεργό συμπίεση προς τα εμπρός
* Μετατροπείς υψηλής τάσης
* Αυξητές ήχου κατηγορίας D
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
