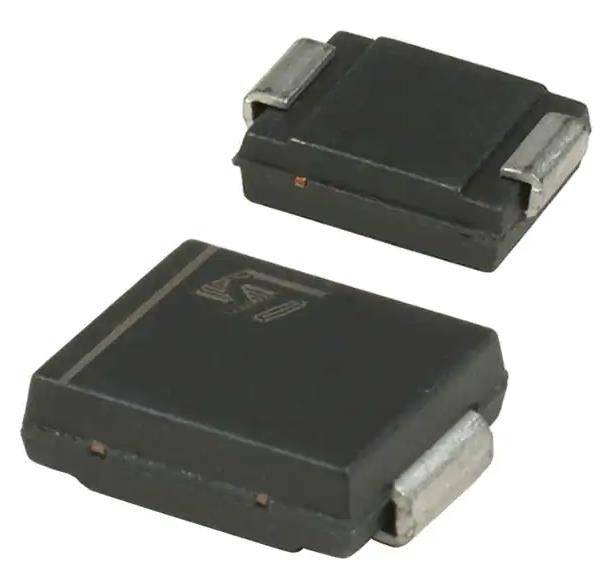

SM15T22AY 39.3V Σφίξιμο 254A (8/20μs) Ipp Tvs Diode Surface Mount SMC
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SM15T22AY |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Ζένερ | Ομοιοκατευθυνόμενα κανάλια: | 1 |
|---|---|---|---|
| Τάση - Αντίστροφη στάση (Τύπος): | 18.8V | Τάση - Βλάβη (ελάχ.): | 20.9V |
| Τάση - στερέωση (Max) @ Ipp: | 39.3V | Ρεύμα - Παλμός κορυφής (10/1000μs): | 254A (8/20μs) |
| Power - Peak Pulse: | 1500W (1,5kW) | Προστασία ηλεκτροφόρων καλωδίων: | - Όχι, όχι. |
| Εφαρμογές: | Αυτοκινητοβιομηχανία | Θερμοκρασία λειτουργίας: | -40°C ~ 150°C (TJ) |
Περιγραφή προϊόντων
SM15T22AY 39.3V Σφίξιμο 254A (8/20μs) Ipp Tvs Diode Surface Mount SMC
ΠροδιαγραφέςSM15T22AY
| Τύπος | Περιγραφή |
| Κατηγορία | Προστασία κυκλώματος |
| Επικοινωνίες με ηλεκτρονικούς συλλέκτη | |
| Δίοδοι TVS | |
| Δρ. | STMικροηλεκτρονική |
| Σειρά | Αεροπορική, AEC-Q101, SM15TY, TRANSILTM |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος | Ζένερ |
| Μονόκατο κανάλια | 1 |
| Τεχνική διάταξη | 18.8V |
| Η τάση - διακοπή (min) | 20.9V |
| Η τάση - Κράτημα (Μαξ) @ Ipp | 39.3V |
| Τρέχοντας - Πύκνος κορύφωσης (10/1000μs) | 254A (8/20μs) |
| Δύναμη - Πιο υψηλό σφυγμό | 1500W (1,5kW) |
| Προστασία γραμμών ηλεκτρικής ενέργειας | - Όχι, όχι. |
| Εφαρμογές | Αυτοκινητοβιομηχανία |
| Δυναμικότητα @ συχνότητα | - |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | DO-214AB, SMC |
| Πακέτο συσκευής του προμηθευτή | ΜΜΚ |
| Αριθμός βασικού προϊόντος | SM15T22 |
ΧαρακτηριστικάSM15T22AY
• Αξιολόγηση AEC-Q101
• Δύναμη μέγιστου παλμού: 1500 W (10/1000 μs) και 10 kW (8/20 μs)
• Περιοχή τάσης αναμονής από 5,8 V έως 70 V
• Μονοκατευθυντικοί και αμφίδρομοι τύποι
• ρεύμα χαμηλής διαρροής: 0,2 μA στους 25 °C και 1 μA στους 85 °C
• Δραστηριακή θερμοκρασία Tj max: 150 °C
• Υψηλή ικανότητα ισχύος σε Tj max.: έως 1250 W (10/1000 μs)
• Τελική επεξεργασία με μολύβι: ματ κασσίτερο
ΕφαρμογέςSM15T22AY
Η σειρά SM15TY έχει σχεδιαστεί για την προστασία ευαίσθητων κυκλωμάτων αυτοκινήτων από τις υπερβολικές τάσεις που ορίζονται στο ISO 7637-2 και από τις ηλεκτροστατικές εκκέψεις σύμφωνα με το ISO 10605.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηSM15T22AY
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.10.0080 |
