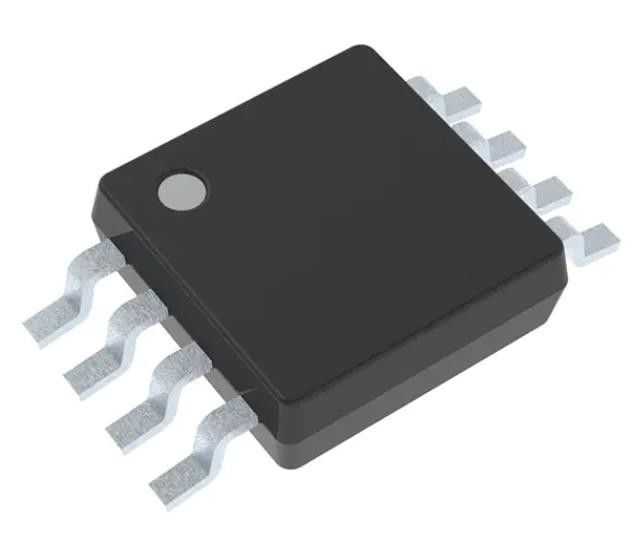

LSF0102DCUR Μεταφραστής επιπέδου τάσης 2ο κύκλωμα 2ο κανάλι 8-VSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχική |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LSF0102DCUR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος μεταφραστών: | Επίπεδο τάσης | Τύπος καναλιών: | Δίδυμη πορεία |
|---|---|---|---|
| Αριθμός κυκλωμάτων: | 1 | Κανάλια ανά κύκλωμα: | 2 |
| Τάση - VCCA: | 0 V ~ 5 V | Τύπος εξόδου: | Ανοικτός αγωγός, αντιφατικός |
| Θερμοκρασία λειτουργίας: | -40°C ~ 125°C (TA) | Χαρακτηριστικά: | Αντίληψη αυτόματος-κατεύθυνσης |
| Υψηλό φως: | LSF0102DCUR,LSF0102DCUR Μεταφραστής επιπέδου τάσης |
||
Περιγραφή προϊόντων
LSF0102DCUR Μεταφραστής επιπέδου τάσης 2ο κύκλωμα 2ο κανάλι 8-VSSOP
ΠροδιαγραφέςLSF0102DCUR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Λογική | |
| Μεταφραστές, Μεταφραστές Επιπέδου | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος μεταφραστή | Επίπεδο τάσης |
| Τύπος καναλιού | Δίδυμη πορεία |
| Αριθμός κυκλωμάτων | 1 |
| Διάδρομοι ανά κύκλωμα | 2 |
| Τεχνολογίες και τεχνολογίες | 0 V ~ 5 V |
| Η τάση - VCCB | 0 V ~ 5 V |
| Εισερχόμενο σήμα | - |
| Σήμα εξόδου | - |
| Τύπος εξόδου | Ανοιχτή αποχέτευση, σπρώξιμο-σύλωση |
| Ποσοστό δεδομένων | - |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Χαρακτηριστικά | Ανίχνευση αυτόματης κατεύθυνσης |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 8-VFSOP (0,091", πλάτος 2,30 mm) |
| Πακέτο συσκευής του προμηθευτή | 8-VSSOP |
| Αριθμός βασικού προϊόντος | LSF0102 |
ΧαρακτηριστικάLSF0102DCUR
• Παρέχει αμφίδρομη μετατροπή τάσης χωρίς πινάκιο κατεύθυνσης
• Υποστηρίζει μετάφραση έως 100 MHz προς τα πάνω και μεγαλύτερη από 100 MHz προς τα κάτω σε χωρητικό φορτίο ≤ 30 pF και έως 40 MHz προς τα πάνω ή προς τα κάτω σε χωρητικό φορτίο 50 pF
• Επιτρέπει τη διμερή μετατροπή του επιπέδου τάσης μεταξύ
∙ 0,95 V ∙ 1,8/2,5/3,3/5 V
∆ 1.2 V ∆ 1.8/2.5/3.3/5 V
∙ 1,8 V ∙ 2,5/3,3/5 V
∆ 2.5 V ∆ 3.3/5 V
¥ 3,3 V ¥ 5 V
• Χαμηλό ρεύμα αναμονής
• Δέσμευση 5V για την υποστήριξη TTL
• Η χαμηλή RON παρέχει λιγότερη στρέβλωση σήματος
• Πινές I/O υψηλής αντίστασης για EN = χαμηλή
• Πίνακας διαρροής για εύκολη διαδρομή εντοπισμού PCB
• Δυναμικότητα κλεισίματος > 100 mA ανά JESD 17
• εύρος θερμοκρασίας λειτουργίας από 40°C έως 125°C
ΕφαρμογέςLSF0102DCUR
• GPIO, MDIO, PMBus, SMBus, SDIO, UART, I2C και άλλες διεπαφές στις τηλεπικοινωνιακές υποδομές
• Συστήματα επιχειρήσεων
• Εξοπλισμός επικοινωνιών
• Προσωπικά ηλεκτρονικά
• Βιομηχανικές εφαρμογές
Περιβαλλοντικές και εξαγωγικές ταξινόμησηLSF0102DCUR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
