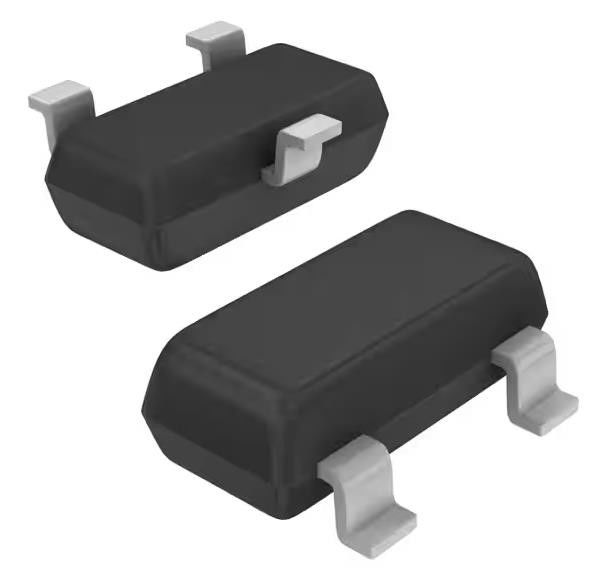

SZBZX84C15ET1G Δίοδος Zener 15 V 225 mW ± 6% Επικεφαλής SOT-23-3 (TO-236)
Λεπτομέρειες:
| Τόπος καταγωγής: | πρωτότυπο |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SZBZX84C15ET1G |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - Zener (Nom) (Vz): | 15 Β | Ανεκτικότητα: | ±6% |
|---|---|---|---|
| Σύνθετη αντίσταση (Max) (Zzt): | 30 ωμ | Δύναμη (Watt): | 225 mW |
| Τρέχων - αντίστροφη διαρροή @ Vr: | 50 nA @ 10,5 V | Τάση - διαβιβάστε (Vf) (Max) @ εάν: | 900 mV @ 10 mA |
Περιγραφή προϊόντων
SZBZX84C15ET1G Δίοδος Zener 15 V 225 mW ± 6% Επικεφαλής SOT-23-3 (TO-236)
ΠροδιαγραφέςSZBZX84C15ET1G
| Τύπος | Περιγραφή |
| Κατηγορία | Διακριτά προϊόντα ημιαγωγών |
| Διοί | |
| Ζένερ | |
| Μοναδικές διόδους Zener | |
| Δρ. | μεν |
| Σειρά | Αυτοκινητοβιομηχανία, AEC-Q101 |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Η τάση - Zener (Νομ) (Vz) | 15 V |
| Ανεκτικότητα | ± 6% |
| Δύναμη - Max | 225 mW |
| Αντίσταση (Max) (Zzt) | 30 Ωμ |
| Τρέχων - Αντίστροφη διαρροή @ Vr | 50 nA @ 10,5 V |
| Η τάση - προς τα εμπρός (Vf) (μέγιστη) | 900 mV @ 10 mA |
| Θερμοκρασία λειτουργίας | -65°C ~ 150°C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | ΤΟ-236-3, SC-59, SOT-23-3 |
| Πακέτο συσκευής του προμηθευτή | SOT-23-3 (TO-236) |
| Αριθμός βασικού προϊόντος | SZBZX84 |
ΧαρακτηριστικάSZBZX84C15ET1G
• Δυναμικό 250 mW σε πλακέτα FR−4 ή FR−5
• Πεδίο τάσης διακοπής Zener − 2,4 V έως 75 V
• Πακέτο σχεδιασμένο για τη βέλτιστη αυτοματοποιημένη συναρμολόγηση πλακέτων
• Μικρές συσκευασίες για εφαρμογές υψηλής πυκνότητας
• Διορισμός ESD κλάσης 3 (> 16 kV) ανά μοντέλο ανθρώπινου σώματος
• Δύναμη αιχμής − 225 W (8 X 20 s)
• SZ Προκαταρκτικό για αυτοκινητοβιομηχανικές και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου· AEC-Q101 Επαρκής και ικανός για PPAP
• Οι συσκευές αυτές δεν περιέχουν Pb− και συμμορφώνονται με το RoHS
Εφαρμογές του SZBZX84C15ET1G
Η σειρά αυτή των διόδων Zener προσφέρεται σε βολικό, επιφανειακό πλαστικό πακέτο SOT-23. Αυτές οι συσκευές έχουν σχεδιαστεί για να παρέχουν ρύθμιση τάσης με ελάχιστη χωρητικότητα.Είναι κατάλληλα για εφαρμογές όπως τα κινητά τηλέφωνα., φορητές συσκευές, και υψηλής πυκνότητας πλακέτες υπολογιστών.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηSZBZX84C15ET1G
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8541.10.0050 |
