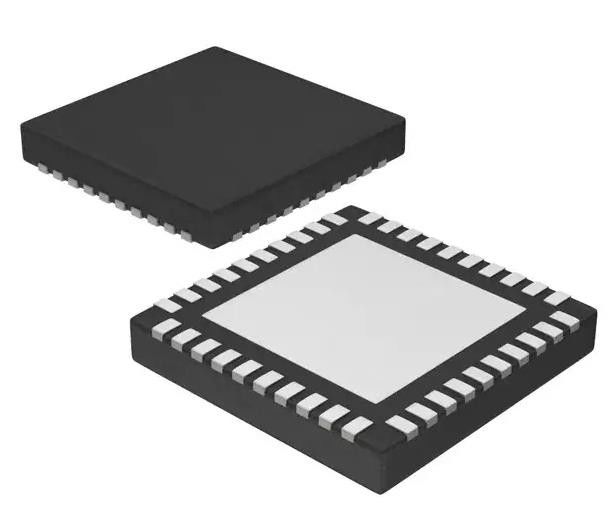

DRV8307RHAR Ηλεκτρονικά τσιπάκια IC με παράλληλο PWM NMOS 40-VQFN
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DRV8307RHAR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 3-5 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος μηχανών - εναλλασσόμενο ρεύμα, συνεχές ρεύμα: | Αβούρτσιστο συνεχές ρεύμα (BLDC) | Λειτουργία: | Ελεγκτής - μετατροπή, διαχείριση κατεύθυνσης |
|---|---|---|---|
| Διαμόρφωση εξόδου: | Προ-οδηγός - μισή γέφυρα (3) | Διασύνδεση: | Παράλληλος, PWM |
| Τεχνολογία: | NMOS | Εφαρμογές: | Γενικός σκοπός |
| Πρόσθετη τάση: | 8.5V ~ 32V | Θερμοκρασία λειτουργίας: | -40°C ~ 125°C (TA) |
Περιγραφή προϊόντων
DRV8307RHAR Ηλεκτρονικά τσιπάκια IC με παράλληλο PWM NMOS 40-VQFN
ΚΑΤΑΡΙΣΜΟΣ ΚΑΤΑΡΙΣΜΟΥ IC 8,5V-32V 40VQFN
ΠροδιαγραφέςDRV8307RHAR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Οδηγοί και ελεγκτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος κινητήρα - Σταπτήρα | - |
| Τύπος κινητήρα - AC, DC | ΔΕΣ χωρίς βούρτσα (BLDC) |
| Λειτουργία | Ελεγκτής - Μετατροπή, Διαχείριση της κατεύθυνσης |
| Διαμόρφωση εξόδου | Προ-οδηγός - μισή γέφυρα (3) |
| Διασύνδεση | Παράλληλο, PWM |
| Τεχνολογία | NMOS |
| Ανάλυση βήματος | - |
| Εφαρμογές | Γενικός σκοπός |
| ρεύμα - έξοδος | - |
| Πρόσθετη τάση | 8.5V ~ 32V |
| Δυναμικό - φορτίο | - |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 40-VFQFN Εκθετική πλακέτα |
| Πακέτο συσκευής του προμηθευτή | Δοκιμαστική μονάδα |
| Αριθμός βασικού προϊόντος | DRV8307 |
ΧαρακτηριστικάDRV8307RHAR
• Τριφογενής μηχανοκίνητος κινητήρα συνεχούς ρεύματος χωρίς βούρτσα
∆ΜΠΜ μονάδα ελέγχου ταχύτητας εισόδου
• Τετάρτη λειτουργίας 8,5 έως 32 V
• 30 mA ρεύμα κίνησης πύλης σε 6 N-Channel MOSFETs
• Ενσωματωμένος ενισχυτής αισθητήρα ρεύματος
• Ρυθμιστής 5V για αισθητήρες Hall
• Κατάσταση αναμονής χαμηλής κατανάλωσης
• Ανίχνευση και επανεκκίνηση κλειδωμένου ρότορα
• Ενσωματωμένη προστασία από υπερστροφή και υπερθερμοκρασία
• Συσκευή VQFN 6 × 6 mm, πλάτος 0,5 mm
ΠεριγραφέςDRV8307RHAR
• Βιομηχανικές αντλίες και ανεμιστήρες
• Λευκά προϊόντα
• Ρομποτικές συσκευές
Περιβαλλοντικές και εξαγωγικές ταξινόμησηDRV8307RHAR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
