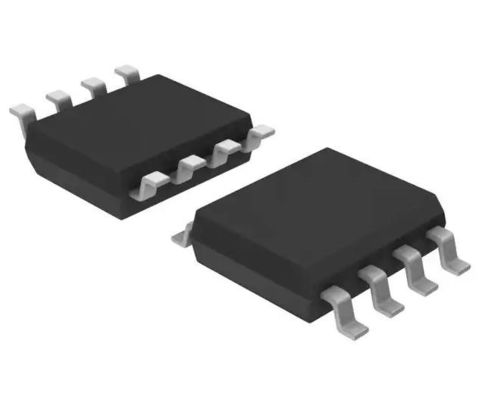

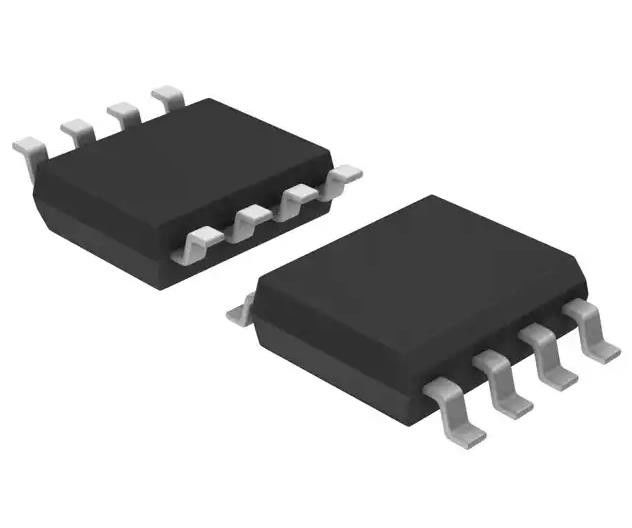

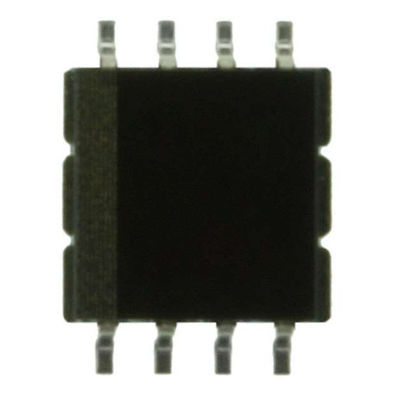

PCA9306DCTR αμφίδρομο 1 κύκλωμα 2 κανάλι SM8 μεταφραστών επιπέδων τάσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | PCA9306DCTR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος μεταφραστών: | Επίπεδο τάσης | Τύπος καναλιών: | Αμφίδρομος |
|---|---|---|---|
| Τάση - VCCA: | 1.2 Β ~ 3,3 Β | Τάση - VCCB: | 1.8 Β ~ 5,5 Β |
| Αριθμός κυκλωμάτων: | 1 | Κανάλια ανά κύκλωμα: | 2 |
| Υψηλό φως: | Αμφίδρομος μεταφραστής επιπέδων τάσης,2 μεταφραστής επιπέδων τάσης καναλιών,PCA9306DCTR |
||
Περιγραφή προϊόντων
PCA9306DCTR αμφίδρομο 1 κύκλωμα 2 κανάλι SM8 μεταφραστών επιπέδων τάσης
ΜΕΤΑΦΡΑΣΤΉΣ ΑΜΦΊΔΡΟΜΟ SM8 ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ
Προδιαγραφές PCA9306DCTR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Μεταφραστές, μοχλοί μετατόπισης επιπέδων |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Τύπος μεταφραστών | Επίπεδο τάσης |
| Τύπος καναλιών | Αμφίδρομος |
| Αριθμός κυκλωμάτων | 1 |
| Κανάλια ανά κύκλωμα | 2 |
| Τάση - VCCA | 1.2 Β ~ 3,3 Β |
| Τάση - VCCB | 1.8 Β ~ 5,5 Β |
| Σήμα εισαγωγής | - |
| Σήμα παραγωγής | - |
| Τύπος παραγωγής | Ανοικτός αγωγός, αντιφατικός |
| Ποσοστό στοιχείων | - |
| Λειτουργούσα θερμοκρασία | -40°C ~ 105°C (TA) |
| Χαρακτηριστικά γνωρίσματα | Αντίληψη αυτόματος-κατεύθυνσης |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 8-LSSOP, 8-MSOP (πλάτος 0,110», 2.80mm) |
| Συσκευασία συσκευών προμηθευτών | SM8 |
| Αριθμός προϊόντων βάσεων | PCA9306 |
Χαρακτηριστικά γνωρίσματα PCA9306DCTR
• 2-κομμάτι αμφίδρομος μεταφραστής για τις γραμμές SDA και SCL στις ανάμικτες εφαρμογές I2C
• I2C και συμβατό σύστημα SMBus
• Λιγότερο από μέγιστη καθυστέρηση διάδοσης 1,5 NS για να φιλοξενήσει τις συσκευές τυποποιημένος-τρόπου και γρήγορος-τρόπου I2C και τους πολλαπλάσιους ελεγκτές
• Επιτρέπει την τάση-ισόπεδη μετάφραση μεταξύ
– 1,2-β VREF1 και 1,8-β, 2,5-β, 3,3-β, ή 5-β VREF2
– 1,8-β VREF1 και 2,5-β, 3,3-β, ή 5-β VREF2
– 2,5-β VREF1 και 3,3-β ή 5-β VREF2
– 3,3-β VREF1 και 5-β VREF2
• Παρέχει την αμφίδρομη μετάφραση τάσης χωρίς την καρφίτσα κατεύθυνσης
• Η χαμηλή -κρατική 3,5-Ω αντίσταση μεταξύ των λιμένων εισαγωγής και παραγωγής παρέχει τη λιγότερη διαστρέβλωση σημάτων
• I/O λιμένες ανοικτός-αγωγών I2C (SCL1, SDA1, SCL2, και SDA2)
• 5-β ανεκτικοί I/O λιμένες I2C για να υποστηρίξει την ανάμικτη λειτουργία σημάτων
• Καρφίτσες υψηλός-σύνθετης αντίστασης SCL1, SDA1, SCL2, και SDA2 για το EN = χαμηλός
• Στήριξη-ελεύθερη λειτουργία για την απομόνωση όταν το EN = χαμηλός
• Ροή-μέσω pinout για την ευκολία της τυπωμένης -τυπώνω-circuitboard δρομολόγησης ιχνών
• Σύρτης-επάνω στην απόδοση υπερβαίνει 100 μΑ ανά JESD 78, κατηγορία ΙΙ
• Η προστασία ESD υπερβαίνει JESD 22
– πρότυπο ανθρώπινου σώματος 2000-β (a114-α)
– πρότυπο charged-συσκευών 1000-β (C101)
Εφαρμογές PCA9306DCTR
• I2C, SMBus, PMBus, MDIO, UART, αργόστροφο SDIO, GPIO, και άλλες διεπαφές δύο-σημάτων
• Κεντρικοί υπολογιστές
• Δρομολογητές (τηλεπικοινωνίες που μεταστρέφουν τον εξοπλισμό)
• Προσωπικοί Η/Υ
• Βιομηχανική αυτοματοποίηση
Περιβαλλοντικές & ταξινομήσεις εξαγωγής PCA9306DCTR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
