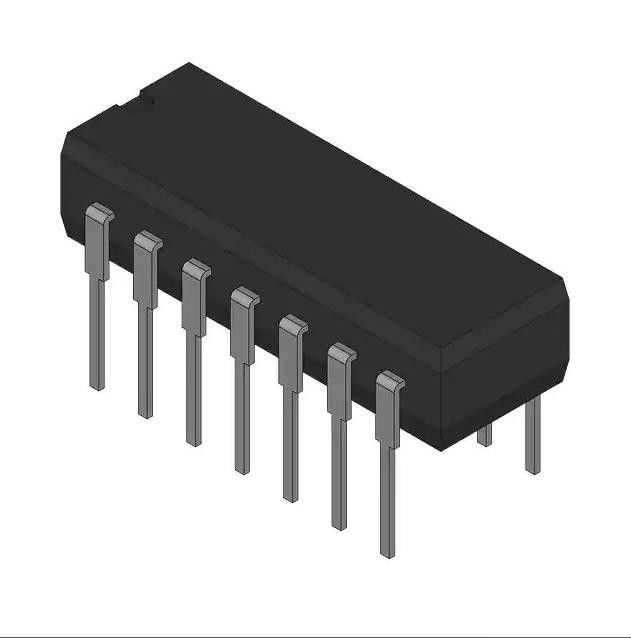

SNJ54HC393J Counter IC Element Bit DUAL 4-BIT ΔΥΑΔΙΚΟ COUNTE 5V
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SNJ54HC393J |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Σειρά τάσης: | 2 Β σε 6 Β | Αποτελέσματα: | 10 φορτία LSTTL |
|---|---|---|---|
| Χαμηλής ισχύος κατανάλωση: | 80-µA Max ICC | Χαρακτηριστικό tpd: | 13 NS |
| Χαμηλό ρεύμα εισαγωγής: | 1 µA Max | Σειρά τάσης ανεφοδιασμού, VCC: | −0.5 Β έως 7 Β |
| Ρεύμα σφιγκτηρών εισαγωγής, IIK: | ±20 μΑ | Σειρά θερμοκρασίας αποθήκευσης, Tstg: | −65°C σε 150°C |
Περιγραφή προϊόντων
SNJ54HC393J Counter IC Element Bit DUAL 4-BIT ΔΥΑΔΙΚΟ COUNTE 5V
54HC393 DUAL 4-BIT ΔΥΑΔΙΚΟΣ ΜΕΤΡΗΣΗ
Προδιαγραφές του SNJ54HC393J
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Λογική | |
| Μετρητές, Διαιρέτες | |
| Mfr | Texas Instruments |
| Σειρά | * |
| Πακέτο | Ογκος |
| Κατάσταση προϊόντος | Ενεργός |
| Βασικός αριθμός προϊόντος | 54HC393 |
ΧαρακτηριστικάτουSNJ54HC393J
Ευρύ εύρος τάσης λειτουργίας από 2 V έως 6 V
Οι έξοδοι μπορούν να οδηγήσουν έως και 10 φορτία LSTTL
Χαμηλή κατανάλωση ενέργειας, 80-µA Max ICC
Τυπικό tpd = 13 ns
Δίσκος εξόδου ±4-mA στα 5 V
Χαμηλό ρεύμα εισόδου 1 μA Μέγ
Διπλοί δυαδικοί μετρητές 4 bit με μεμονωμένα ρολόγια
Απευθείας εκκαθάριση για κάθε μετρητή 4 bit
Μπορεί να βελτιώσει σημαντικά την πυκνότητα του συστήματος μειώνοντας τον αριθμό πακέτων μετρητών κατά 50 τοις εκατό
ΠεριγραφέςτουSNJ54HC393J
Οι συσκευές 'HC393 περιέχουν οκτώ flip-flops και πρόσθετη πύλη για την υλοποίηση δύο μεμονωμένων 4-bit
μετρητές σε μία συσκευασία.Αυτές οι συσκευές περιλαμβάνουν δύο ανεξάρτητους δυαδικούς μετρητές 4-bit,
το καθένα έχει είσοδο καθαρού (CLR) και ρολογιού (CLK).Μπορούν να εφαρμοστούν δυαδικοί μετρητές N-bit
με κάθε πακέτο, παρέχοντας τη δυνατότητα διαίρεσης με το 256. Οι συσκευές 'HC393 έχουν παράλληλες
εξόδους από κάθε στάδιο μετρητή, έτσι ώστε οποιοδήποτε υποπολλαπλάσιο της συχνότητας μέτρησης εισόδου είναι διαθέσιμο για σήματα χρονισμού του συστήματος.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσειςτου SNJ54HC393J
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
