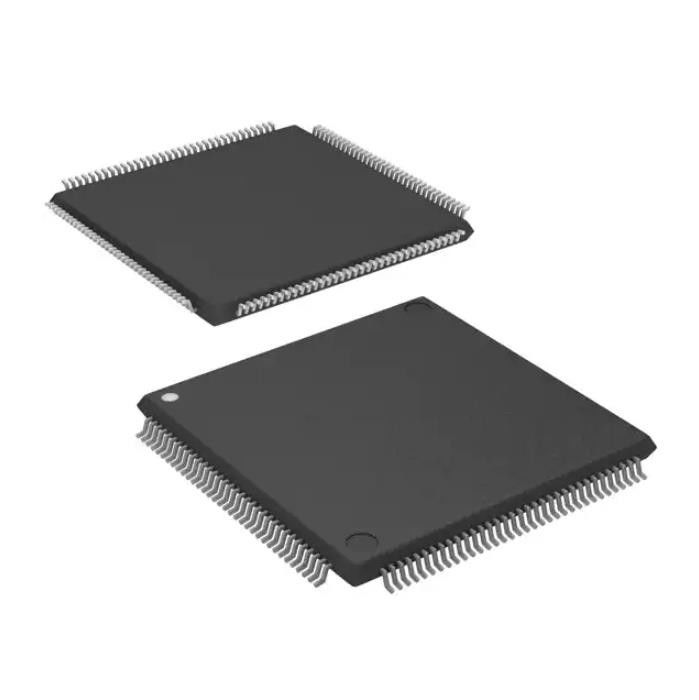

116mA DP83816AVNG NOPB IC Media Access CTRLR 144LQFP
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | DP83816AVNG/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Όχι για τα νέα σχέδια |
|---|---|---|---|
| Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος | Πρωτόκολλο: | Ethernet |
| Λειτουργία: | Ελεγκτής | Διεπαφή: | PCI |
| Πρότυπα: | IEEE 802,3, 10/100 βάση-T/TX PHY | Τάση - ανεφοδιασμός: | 3V ~ 3.6V |
| Υψηλό φως: | DP83816AVNG NOPB IC,IC Πρόσβαση μέσων CTRLR 144LQFP,116mA DP83816AVNG |
||
Περιγραφή προϊόντων
DP83816AVNG/NOPB Ασύρματη μονάδα Rf Ic Πρόσβαση μέσων Ctrlr 144-Lqfp
Ελεγκτής Ethernet IEEE 802.3, 10/100 Base-T/TX PHY PCI Interface 144-LQFP (20x20)
Προδιαγραφές τουDP83816AVNG/NOPB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διεπαφή | |
| Ελεγκτές | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Πακέτο | Δίσκος - σχάρα |
| Κατάσταση προϊόντος | Όχι για νέα σχέδια |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πρωτόκολλο | Ethernet |
| Λειτουργία | Ελεγκτής |
| Διεπαφή | PCI |
| Πρότυπα | IEEE 802.3, 10/100 Base-T/TX PHY |
| Τάση - Τροφοδοσία | 3V ~ 3,6V |
| Τρέχον - Προμήθεια | 116 mA |
| Θερμοκρασία λειτουργίας | 0°C ~ 85°C |
| Πακέτο / Θήκη | 144-LQFP |
| Πακέτο συσκευής προμηθευτή | 144-LQFP (20x20) |
| Βασικός αριθμός προϊόντος | DP83816 |
Χαρακτηριστικά τουDP83816AVNG/NOPB
• Συμβατό με IEEE 802.3, PCI V2.2 Media Access Controller (MAC) και μονάδα διασύνδεσης διαύλου (BIU) Υποστηρίζει παραδοσιακούς ρυθμούς δεδομένων 10 Mb/s Ethernet και 100 Mb/s Fast Ethernet (μέσω εσωτερικού PHY)
• Bus Master – Μεγέθη ριπής έως 128 Dwords (512 Byte)
• BIU Συμβατό με PC 97 και PC 98 Hardware Design Guides, PC 99 Hardware Design Guide Draft, ACPI v1.0, PCI Power Management Specification v1.1, OnNow Device Class Power Management Specification – Network Device Class v1.0a
• Υποστήριξη Wake on LAN (WoL) Συμβατή με PC98, PC99, SecureOn και OnNow, συμπεριλαμβανομένων των κατευθυνόμενων πακέτων, των πακέτων Magic Packet™ VLAN, των πακέτων ARP, των πακέτων αντιστοίχισης προτύπων και της αλλαγής κατάστασης PHY
• Clkrun Function for PCI Mobile Design Guide
• Υποστήριξη εικονικού LAN (VLAN) και Long Frame
• Υποστήριξη για IEEE 802.3× Full-Duplex Flow Control
• Εξαιρετικά ευέλικτο φιλτράρισμα πακέτων Rx που περιλαμβάνει: Τέλειο φίλτρο μιας διεύθυνσης με κάλυψη MSb, μετάδοση, 512 Entry Multicast και Unicast Hash Table, Deep Packet Pattern Matching για έως και τέσσερα μοναδικά μοτίβα
• Στατιστικά στοιχεία που συγκεντρώθηκαν για υποστήριξη RFC 1213 (MIB II), RFC 1398 (ΜΙΒ σαν Ether), IEEE 802.3 LME, Μείωση επιβάρυνσης CPU για διαχείριση
• Εσωτερικά FIFO μετάδοσης 2KB και λήψης δεδομένων 2KB
• Σειριακή θύρα EEPROM με αυτόματη φόρτωση δεδομένων διαμόρφωσης από την EEPROM κατά την ενεργοποίηση
• Διασύνδεση Flash ή PROM για υποστήριξη απομακρυσμένης εκκίνησης
• Πλήρως ενσωματωμένο φυσικό επίπεδο IEEE 802.3 3.3-V CMOS
• Πομποδέκτης IEEE 802.3 10BASE-T με ενσωματωμένα φίλτρα Πομποδέκτης IEEE 802.3u 100BASE-TX
• Πλήρως ενσωματωμένο ANSI X3.263 Compliant TP-PMD Physical Sublayer with Adaptive Equalization and Baseline Wander Compensation
• IEEE 802.3u Auto-Negotiation – Διαφημιζόμενες λειτουργίες με δυνατότητα διαμόρφωσης μέσω EEPROM
• Υποστήριξη Full-Duplex για ρυθμούς δεδομένων 10 και 100 Mb/s
• Μονό ρολόι αναφοράς 25 MHz
• Πακέτο LQFP 144 ακίδων
• Σχεδίαση CMOS 3,3 V χαμηλής κατανάλωσης με τυπική κατανάλωση 383 mW Λειτουργία, 297 mW κατά τη διάρκεια WoL και 53 mW κατά τη διάρκεια της κατάστασης ύπνου
• IEEE 802.3u MII για σύνδεση εναλλακτικών εξωτερικών συσκευών φυσικής στρώσης
• Σηματοδότηση 3,3 V με ανοχή I/O 5 V
Εφαρμογές τουDP83816AVNG/NOPB
• Μητρικές Η/Υ
• Ενσωματωμένα συστήματα
• Κάρτες διασύνδεσης δικτύου PCI
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουDP83816AVNG/NOPB
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 5A991B1 |
| HTSUS | 8542.31.0001 |
