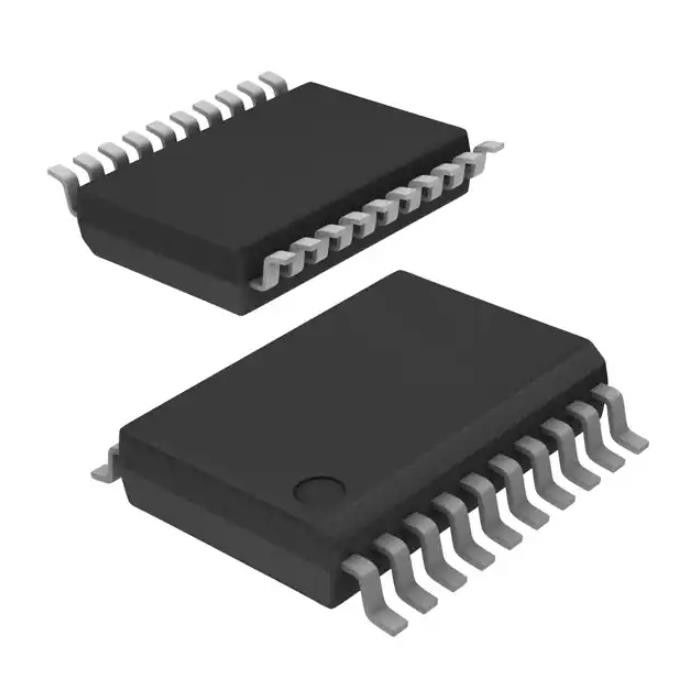

CY8C24223A-24PVXIT ασύρματη οκτάμπιτη 4kb ενότητας RF λάμψη 20ssop ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CY8C24223A-24PVXIT |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος RAM: | 256 X 8 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 2.4V ~ 5.25V |
|---|---|---|---|
| Μετατροπείς στοιχείων: | A/D 8x14b D/A 2x9b | Τύπος ταλαντωτών: | Εσωτερικός |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση: | 20-SSOP (πλάτος 0,209», 5.30mm) | Συσκευασία συσκευών προμηθευτών: | 20-SSOP |
Περιγραφή προϊόντων
CY8C24223A-24PVXIT ασύρματη οκτάμπιτη 4kb ενότητας RF λάμψη 20ssop ολοκληρωμένου κυκλώματος Mcu
Οκτάμπιτη 24MHz 4KB μικροελεγκτών M8C PSOC®1 CY8C24xxx (4K Χ 8) ΛΆΜΨΗ 20-SSOP ολοκληρωμένου κυκλώματος
Προδιαγραφές CY8C24223A-24PVXIT
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Τεχνολογίες Infineon |
| Σειρά | PSOC®1 CY8C24xxx |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Επεξεργαστής πυρήνων | M8C |
| Μέγεθος πυρήνων | οκτάμπιτος |
| Ταχύτητα | 24MHz |
| Συνδετικότητα | Ι ² Γ, SPI, UART/USART |
| Περιφερειακές μονάδες | POR, PWM, WDT |
| Αριθμός του I/O | 16 |
| Μέγεθος μνήμης προγράμματος | 4KB (4K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 256 X 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 2.4V ~ 5.25V |
| Μετατροπείς στοιχείων | A/D 8x14b D/A 2x9b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 20-SSOP (πλάτος 0,209», 5.30mm) |
| Συσκευασία συσκευών προμηθευτών | 20-SSOP |
| Αριθμός προϊόντων βάσεων | CY8C24223 |
Χαρακτηριστικά γνωρίσματα CY8C24223A-24PVXIT
■Ισχυρός επεξεργαστής Χάρβαρντ-αρχιτεκτονικής
Ο επεξεργαστής ❐ M8C επιταχύνεται σε 24 MHZ
❐ 8 × 8 πολλαπλασιάστε, τριανταδυάμπιτος συσσωρεύστε
❐ Μικρή δύναμη με υψηλή ταχύτητα
❐ Λειτουργούσα τάση: 2.4 Β σε 5,25 Β
❐ Λειτουργούσες τάσεις κάτω σε 1,0 Β που χρησιμοποιούν την αντλία τρόπου διακοπτών -τσιπ (SMP)
❐ Βιομηχανική σειρά θερμοκρασίας: – 40 °C σε +85 °C
■Προηγμένες περιφερειακές μονάδες (φραγμοί PSoC®)
❐ Έξι αναλογικοί φραγμοί PSoC ράγα--ραγών παρέχουν:
• Μέχρι αναλογικοί σε ψηφιακό μετατροπείς 14 μπιτ (ΠΑΧ)
• Μέχρι digital-to-analog μετατροπείς 9 μπιτ (DACs)
• Προγραμματίσημοι ενισχυτές κέρδους (PGAs)
• Προγραμματίσημοι φίλτρα και συγκριτές
❐ Τέσσερις ψηφιακοί φραγμοί PSoC παρέχουν:
• 8 - στα τριανταδυάμπιτους χρονόμετρα και τους μετρητές, 8 - και δεκαεξάμπιτοι πλάτους παλμώσεων διαμορφωτές (PWMs)
• Κυκλικός έλεγχος πλεονασμού (κέντρο ανίχνευσης και ελέγχου) και ψευδο τυχαίες ενότητες ακολουθίας (PRS)
• Καθολική ασύγχρονη συσκευή αποστολής σημάτων δεκτών πλήρης-ντούμπλεξ (UART)
• Πολλαπλάσιοι τμηματικοί περιφερειακοί κύριοι ή σκλάβοι διεπαφών (SPI)
• Μπορέστε να συνδέσετε με όλες τις γενικής χρήσης I/O καρφίτσες (GPIO)
❐ Σύνθετες περιφερειακές μονάδες με το συνδυασμό των φραγμών
■Ακρίβεια, προγραμματίσημη χρονομέτρηση
❐ Εσωτερικός κύριος ταλαντωτής 24 -/48-MHZ ±5%
❐ Υψηλή ακρίβεια 24 MHZ με το προαιρετικό κρύσταλλο 32 kHz και το με κλείδωμα φάσης βρόχο (PLL)
❐ Προαιρετικός εξωτερικός ταλαντωτής μέχρι 24 MHZ
❐ Εσωτερικός ταλαντωτής για το φύλακα και τον ύπνο
■Εύκαμπτη μνήμη -τσιπ
❐ η αποθήκευση 50.000 προγράμματος λάμψης 4 KB σβήνει/γράφει τους κύκλους
❐ 256 αποθήκευση στοιχείων ψηφιολέξεων SRAM
Τμηματικός προγραμματισμός -συστημάτων ❐ (ISSP)
❐ Μερικές αναπροσαρμογές λάμψης
❐ Εύκαμπτοι τρόποι προστασίας
❐ Ηλεκτρονικά εξαλείψιμη προγραμματίσημη άμιλλα μνήμης μόνο για ανάγνωση (EEPROM) στη λάμψη
■Προγραμματίσημες διαμορφώσεις καρφιτσών
❐ 25-μΑ νεροχύτης, πηγή 10-μΑ σε όλο το GPIOs
❐ Σηκώστε, pull-down, υψηλό Ζ, τρόποι ισχυρής, ή κίνησης ανοικτός-αγωγών σε όλο το GPIOs
❐ Οκτώ τυποποιημένες αναλογικές εισαγωγές σε όλο το GPIOs, και τέσσερις πρόσθετες αναλογικές εισαγωγές με την περιορισμένη δρομολόγηση
❐ Δύο 30 αναλογικά αποτελέσματα μΑ σε όλο το GPIOs
❐ Διαμορφώσιμος διακόψτε σε όλο το GPIOs
■Νέα συσκευή CY8C24x23A PSoC
❐ Προερχόμενος από τη συσκευή CY8C24x23
❐ Χαμηλής ισχύος και χαμηλή τάση (2,4 Β)
■Πρόσθετοι πόροι συστημάτων
❐ Ι σκλάβος, κύριος, και πολυ-κύριος 2C στο kHz 400
❐ Χρονόμετρα φυλάκων και ύπνου
Χρήστης-διαμορφώσιμη χαμηλής τάσης ανίχνευση ❐ (LVD)
❐ Ολοκληρωμένο εποπτικό κύκλωμα
Αναφορά τάσης ακρίβειας -τσιπ ❐
■Πλήρη εργαλεία ανάπτυξης
❐ Ελεύθερο λογισμικό ανάπτυξης (PSoC Designer™)
❐ Πλήρης-που χαρακτηρίζονται, εξομοιωτής -κυκλωμάτων (ICE), και προγραμματιστής
Άμιλλα πλήρης-ταχύτητας ❐
❐ Σύνθετη δομή σημείου παύσης
❐ μνήμη ιχνών 128 KB
Εφαρμογές CY8C24223A-24PVXIT
❐ Επισκεφτείτε το PSoC 1 ιστοσελίδας παραδειγμάτων κώδικα για ένα comprehensivelist των παραδειγμάτων κώδικα
❐ Το κυπαρίσσι προσφέρει έναν μεγάλο αριθμό σημειώσεων εφαρμογής PSoC που καλύπτουν μια ευρεία σειρά των θεμάτων, από βασικό σε προηγμένο επίπεδο. Οι συνιστώμενες σημειώσεις εφαρμογής για να πάρουν αρχισμένες με PSoC 1 είναι:
• AN75320: Να πάρει αρχισμένος με PSoC® 1
• AN2094: PSoC® 1 - που παίρνει αρχισμένο με GPIO
• AN2015: PSoC® 1 - που παίρνει αρχισμένο με τη λάμψη & E2PROM
• AN2014: Βασικά PSoC® 1 που προγραμματίζει
• AN32200: PSoC® 1 - ρολόγια και σφαιρικοί πόροι
• AN2010: PSoC® 1 καλύτερες πρακτικές και συστάσεις
Περιβαλλοντικές & ταξινομήσεις εξαγωγής CY8C24223A-24PVXIT
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
