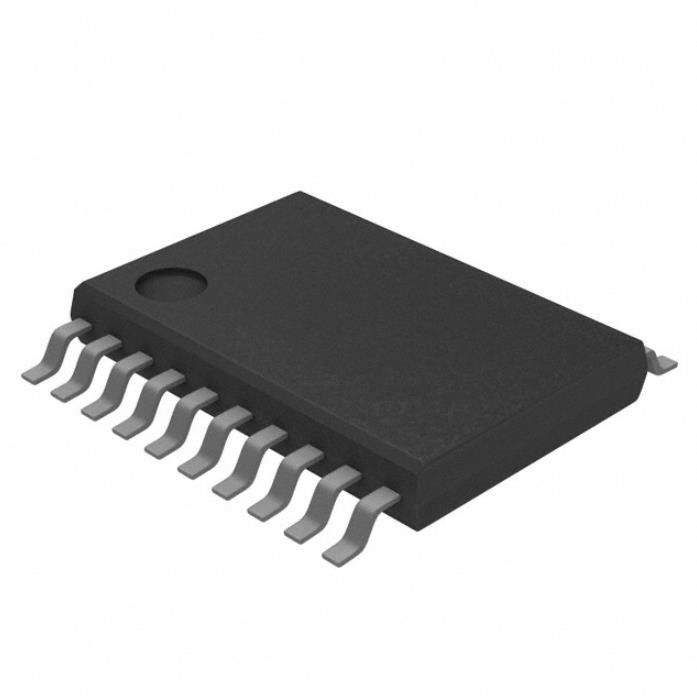

CDCE906PWG4 τσιπ Pll Freq Synth 20tssop ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων ρολογιών
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CDCE906PWG4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία: | Σωλήνας | Θέση προϊόντων: | Διακομμένος στο digi-κλειδί |
|---|---|---|---|
| Digi-βασικός προγραμματίσημος: | Ελεγχμένος | Τύπος: | Συνθέτης συχνότητας PLL |
| PLL: | Ναι με την παράκαμψη | Εισαγωγή: | LVCMOS, κρύσταλλο |
| Παραγωγή: | LVCMOS | Αριθμός κυκλωμάτων: | 1 |
Περιγραφή προϊόντων
Ολοκληρωμένο κύκλωμα 167MHz 1 20-TSSOP συνθετών συχνότητας PLL (πλάτος 0,173», 4.40mm)
Προδιαγραφές CDCE906PWG4
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ρολόι/συγχρονισμός | |
| Γεννήτριες ρολογιών, PLLs, συνθέτες συχνότητας | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Σωλήνας |
| Θέση προϊόντων | Διακομμένος στο digi-κλειδί |
| Digi-βασικός προγραμματίσημος | Ελεγχμένος |
| Τύπος | Συνθέτης συχνότητας PLL |
| PLL | Ναι με την παράκαμψη |
| Εισαγωγή | LVCMOS, κρύσταλλο |
| Παραγωγή | LVCMOS |
| Αριθμός κυκλωμάτων | 1 |
| - Που εισάγεται αναλογία: Παραγωγή | 1:06 |
| - Που εισάγεται διαφορικό: Παραγωγή | Ναι/όχι |
| Συχνότητα - Max | 167MHz |
| Διαιρέτης/πολλαπλασιαστής | Ναι/ναι |
| Τάση - ανεφοδιασμός | 3V ~ 3.6V |
| Λειτουργούσα θερμοκρασία | 0°C ~ 70°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 20-TSSOP (πλάτος 0,173», 4.40mm) |
| Συσκευασία συσκευών προμηθευτών | 20-TSSOP |
| Αριθμός προϊόντων βάσεων | CDCE906 |
Χαρακτηριστικά γνωρίσματα CDCE906PWG4
• Βασισμένος συνθέτης/πολλαπλασιαστής/διαιρέτης ρολογιών υψηλής επίδοσης 3:6 στο PLL
• Προγραμματίσημες PLL συχνότητες χρηστών
• Προγραμματισμός EEPROM χωρίς την ανάγκη να εφαρμοστεί η υψηλή τάση προγραμματισμού
• Εύκολος προγραμματισμός -κυκλωμάτων μέσω της διεπαφής στοιχείων SMBus
• Η ευρεία αναλογία διαιρετών PLL επιτρέπει το λάθος ρολογιών παραγωγής 0 PPM
• Παράγει το ακριβές βίντεο (27 MHZ ή 54 MHZ) και τα ακουστικά ρολόγια συστημάτων από τις πολλαπλάσιες συχνότητες δειγματοληψίας (fs=16,22.05, 24,32, 44,1, kHz 48,96)
• Οι εισαγωγές ρολογιών δέχονται ένα κρύσταλλο ή ένα aSingle-τελειωμένο LVCMOS ή ένα διαφορικό σήμα εισαγωγής
• Δέχεται τις συχνότητες κρυστάλλου από 8 MHZ μέχρι 54 MHzAccepts LVCMOS ή τις διαφορικές συχνότητες εισαγωγής μέχρι 167 MHZ
• Δύο προγραμματίσημες εισαγωγές ελέγχου [S0/S1, A0/A1] για τα καθορισμένα από το χρήστη σήματα ελέγχου
• Έξι αποτελέσματα LVCMOS με τις συχνότητες παραγωγής μέχρι 167 MHZ
• Τα αποτελέσματα LVCMOS μπορούν να προγραμματιστούν για τα συμπληρωματικά σήματα
• Ελεύθερη επιλέξιμη συχνότητα παραγωγής μέσω της προγραμματίσημης μήτρας μετατροπής παραγωγής [6x6] συμπεριλαμβανομένου του επτάμπιτου μετα-διαιρέτη για κάθε παραγωγή
• Τμήματα φίλτρων βρόχων PLL που ενσωματώνονται
• Χαμηλή περίοδος Jitter (τύπος 60 CP)
• Απλωμένο φάσμα χαρακτηριστικών γνωρισμάτων που χρονομετρά (SSC) για
• Χαμήλωμα του συστήματος EMI
• Προγραμματίσημη διαμόρφωση κεντρικής διάδοσης SSC (±0.1%, ±0.25%, και ±0.4%) με μια μέση φάση ίση με τη φάση της μη-διαμορφωμένης συχνότητας
• Προγραμματίσημη κάτω διαμόρφωση SSC (1%, 1,5%, 2%, και 3%)
• Προγραμματίσημος έλεγχος γυρίζω-ποσοστού παραγωγής (SRC) για το χαμήλωμα του συστήματος EMl
• 3,3-β παροχή ηλεκτρικού ρεύματος συσκευών
• Εμπορική σειρά θερμοκρασίας 0°C σε 70C
• Εξάρτηση ανάπτυξης και προγραμματισμού για το σχέδιο EasyPLL και προγραμματισμός (Tj υπέρ-Clockm)
• Συσκευασμένος στην 20-καρφίτσα TSSOP
Εφαρμογές CDCE906PWG4
Περιβαλλοντικές & ταξινομήσεις εξαγωγής CDCE906PWG4
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
