CC2640R2FRSMR ασύρματο ολοκληρωμένο κύκλωμα RF Txrx+Mcu Bluetooth 32vfqfn ενότητας RF
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | CC2640R2FRSMR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Τύπος: | TxRx + MCU | Οικογένεια/πρότυπα RF: | Bluetooth |
| Πρωτόκολλο: | Bluetooth v5.0 | Διαμόρφωση: | GFSK |
| Συχνότητα: | 2.4GHz | Ποσοστό στοιχείων (Max): | 2Mbps |
Περιγραφή προϊόντων
CC2640R2FRSMR ασύρματο ολοκληρωμένο κύκλωμα RF Txrx+Mcu Bluetooth 32vfqfn ενότητας RF

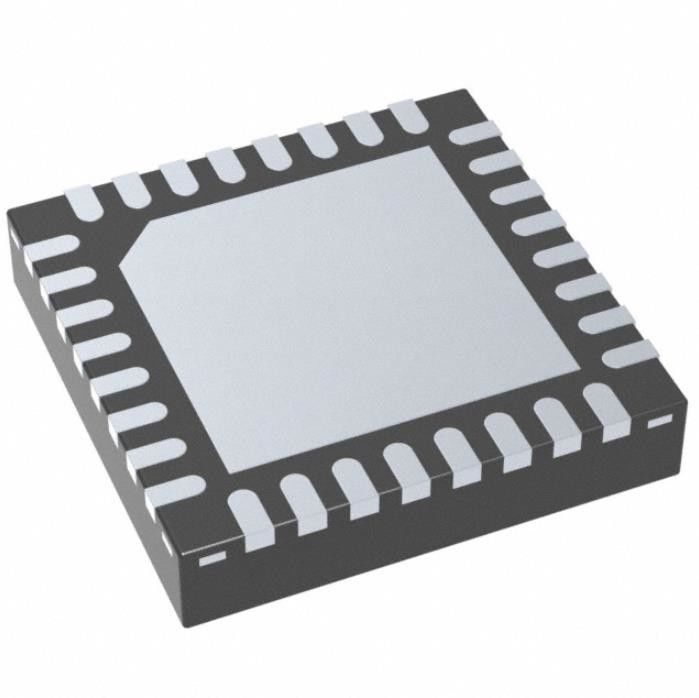

Εκτεθειμένο 32-VFQFN μαξιλάρι ολοκληρωμένου κυκλώματος RF TxRx + MCU Bluetooth Bluetooth v5.0 2.4GHz
Προδιαγραφές CC2640R2FRSMR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | RF και ραδιόφωνο |
| Ολοκληρωμένα κυκλώματα πομποδεκτών RF | |
| Mfr | Texas Instruments |
| Σειρά | SimpleLink™ |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Τύπος | TxRx + MCU |
| Οικογένεια/πρότυπα RF | Bluetooth |
| Πρωτόκολλο | Bluetooth v5.0 |
| Διαμόρφωση | GFSK |
| Συχνότητα | 2.4GHz |
| Ποσοστό στοιχείων (Max) | 2Mbps |
| Δύναμη - παραγωγή | 5dBm |
| Ευαισθησία | -103dBm |
| Μέγεθος μνήμης | 128kB λάμψη, 28kB SRAM |
| Τμηματικές διεπαφές | Ι ² Γ, Ι ² S, SPI, UART |
| GPIO | 10 |
| Τάση - ανεφοδιασμός | 1.8V ~ 3.8V |
| Τρέχων - λαμβάνοντας | 5.9mA |
| Τρέχων - διαβιβάζοντας | 9.1mA |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 32-VFQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 32-VQFN (4x4) |
| Αριθμός προϊόντων βάσεων | CC2640 |
Χαρακτηριστικά γνωρίσματα CC2640R2FRSMR
• Μικροελεγκτής
– Ισχυρό Arm® cortex®-μ3
– Αποτέλεσμα CoreMark® EEMBC: 142
– Μέχρι την ταχύτητα ρολογιών 48-MHZ
– 275KB της αμετάβλητης μνήμης συμπεριλαμβανομένου 128KB της προγραμματίσημης λάμψης -συστημάτων
– Μέχρι 28KB του συστήματος SRAM, του οποίου 20KB είναι υπερβολικά χαμηλή διαρροή SRAM
– 8KB SRAM για τη χρήση RAM κρύπτης ή συστημάτων
– 2-καρφίτσα cJTAG και διόρθωση JTAG
– Υποστηρίξεις πέρα από - βελτίωση αέρα (OTA)
• Υπερβολικά χαμηλός ελεγκτής αισθητήρων δύναμης
– Μπορεί να τρέξει αυτόνομο από το υπόλοιπο του συστήματος
– δεκαεξάμπιτη αρχιτεκτονική
– 2KB της υπερβολικά χαμηλής διαρροής SRAM για τον κώδικα και τα στοιχεία
• Αποδοτική αρχιτεκτονική μεγέθους κώδικα, που τοποθετεί τους οδηγούς, Tj-RTOS, και το λογισμικό Bluetooth® στο ROM για να καταστήσει περισσότερη λάμψη διαθέσιμη για την εφαρμογή
• RoHS-υποχωρητικές συσκευασίες
– 2,7 χιλ. × 2,7 χιλ. YFV DSBGA34 (14 GPIOs)
– 4 χιλ. × 4 χιλ. RSM VQFN32 (10 GPIOs)
– 5 χιλ. × 5 χιλ. RHB VQFN32 (15 GPIOs)
– 7 χιλ. × 7 χιλ. RGZ VQFN48 (31 GPIOs)
• Περιφερειακές μονάδες
– Όλες οι ψηφιακές περιφερειακές καρφίτσες μπορούν να καθοδηγηθούν σε οποιοδήποτε GPIO
– Τέσσερις γενικής χρήσης ενότητες χρονομέτρων (οκτώ δεκαεξάμπιτα ή τέσσερα τριανταδυάμπιτα χρονόμετρα, PWM κάθε ένα)
– 12 μπιτ ΠΑΧ, 200 ksamples/s, 8 κανάλι αναλογικό MUX
– Συνεχής χρονικός συγκριτής
– Υπερβολικά χαμηλός αναλογικός συγκριτής δύναμης
– Προγραμματίσημη τρέχουσα πηγή
– UART, I2C, ΚΑΙ I2S
– 2× SSI (SPI, MICROWIRE, TJ)
– Πραγματικός - χρονικό ρολόι (RTC)
– Ενότητα ασφάλειας aes-128
– Αληθινή τυχαία γεννήτρια αριθμού (TRNG)
– Υποστήριξη για οκτώ χωρητικός-αισθαμένος κουμπιά
– Ενσωματωμένος αισθητήρας θερμοκρασίας
• Εξωτερικό σύστημα
– Εσωτερικός DC/DC μετατροπέας -τσιπ
– Συνεχής ολοκλήρωση με τα διαλυτικά χρώματος σειράς CC2590 και CC2592
– Πολύ λίγα εξωτερικά συστατικά
– Καρφίτσα συμβατή με το SimpleLink™ CC2640 και τις συσκευές CC2650 σε όλες τις συσκευασίες VQFN
– Καρφίτσα συμβατή με το SimpleLink™ CC2642R και τις συσκευές CC2652R στις συσκευασίες 7 χιλ. Χ 7 χιλ. VQFN
– Καρφίτσα συμβατή με τη συσκευή SimpleLink™ CC1350 σε 4 χιλ. × συσκευασίες 4 χιλ. και 5 χιλ. × 5 χιλ. VQFN
• Μικρή δύναμη
– Ευρεία σειρά τάσης ανεφοδιασμού
• Κανονική λειτουργία: 1,8 έως 3,8 Β
• Εξωτερικός τρόπος ρυθμιστών: 1,7 έως 1,95 Β
– Ενεργός-τρόπος RX: 5.9 μΑ
– Ενεργός-τρόπος TX στο dBm 0: 6.1 μΑ
– Ενεργός-τρόπος TX στο dBm +5: 9.1 μΑ
– Ενεργός-τρόπος MCU: 61 µA/MHz
– Ενεργός-τρόπος MCU: 48.5 CoreMark/mA
– Ελεγκτής αισθητήρων ενεργός-τρόπου: 0.4mA + 8,2 µA/MHz
– Εφεδρεία: 1.1 µA (τρέξιμο RTC και διατήρηση RAM/CPU)
– Κλείσιμο: NA 100 (ξυπνήστε στα εξωτερικά γεγονότα)
• Τμήμα RF
– πομποδέκτης 2,4-Ghz RF συμβατός με Bluetooth® τη χαμηλή ενέργεια 5,1 και προηγούμενο LE specifications
– Άριστη ευαισθησία δεκτών (– dBm 97 για BLE), επιλεκτικότητα, και απόδοση φραξίματος
– Προϋπολογισμός συνδέσεων 102 DB για BLE
– Προγραμματίσημη δύναμη παραγωγής μέχρι το dBm +5
– Single-ended ή διαφορική διεπαφή RF
– Κατάλληλος για τα συστήματα που στοχεύουν στη συμμόρφωση με τους παγκόσμιους κανονισμούς ραδιοσυχνότητας
• ETSI EN 300 328 (Ευρώπη)
• Το EN 300 440 κατηγορία 2 (Ευρώπη)
• Μέρος 15 (ηε) της FCC CFR47
• ARIB STD-T66 (Ιαπωνία)
Εφαρμογές CC2640R2FRSMR
• Αυτοματοποίηση σπιτιών και οικοδόμησης
– Συνδεδεμένες συσκευές
– Φωτισμός
– Έξυπνες κλειδαριές
– Πύλες
– Συστήματα ασφαλείας
• Βιομηχανικός
– Αυτοματοποίηση εργοστασίων
– Καταδίωξη και διαχείριση στοιχείων ενεργητικού
• Αθλητισμός και ικανότητα
– Φορετά όργανα ελέγχου ικανότητας και δραστηριότητας
– Έξυπνοι ιχνηλάτες
– Υπομονετικά όργανα ελέγχου
– Μηχανές ικανότητας
• ΕΚΡΥΨΕ
– Τυχερό παιχνίδι
– Υπόδειξη των συσκευών (ασύρματα πληκτρολόγιο και ποντίκι)
Περιβαλλοντικές & ταξινομήσεις εξαγωγής CC2640R2FRSMR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
