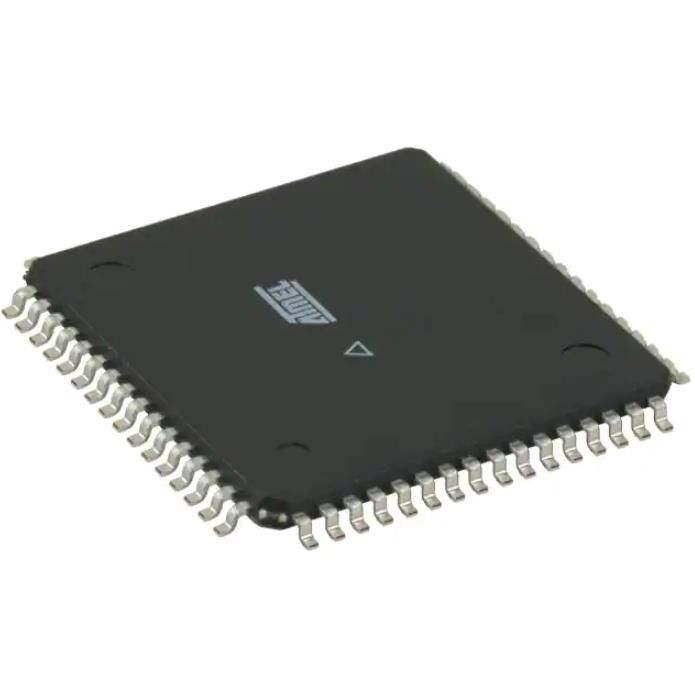

Το ολοκληρωμένο κύκλωμα atmega64a-AUR MCU πελεκά τον οκτάμπιτο μικροελεγκτή 64KB 64TQFP
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Atmega64a-AUR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Επεξεργαστής πυρήνων: | AVR |
|---|---|---|---|
| Μέγεθος πυρήνων: | οκτάμπιτος | Ταχύτητα: | 16MHz |
| Συνδετικότητα: | Ι ² Γ, SPI, UART/USART | Περιφερειακές μονάδες: | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT |
| Αριθμός του I/O: | 53 | Μέγεθος μνήμης προγράμματος: | 64KB (32K Χ 16) |
| Υψηλό φως: | Atmega64a-AUR τσιπ ολοκληρωμένου κυκλώματος,MCU ATMEGA64A-AUR,οκτάμπιτος μικροελεγκτής 64KB 64TQFP |
||
Περιγραφή προϊόντων
Atmega64a-AUR οκτάμπιτη 64kb τσιπ ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων λάμψη 64tqfp Mcu
Οκτάμπιτη 16MHz 64KB μικροελεγκτών AVR AVR® ATmega (32K Χ 16) ΛΆΜΨΗ 64-TQFP ολοκληρωμένου κυκλώματος (14x14)
Προδιαγραφές atmega64a-AUR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Τεχνολογία μικροτσίπ |
| Σειρά | AVR® ATmega |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Επεξεργαστής πυρήνων | AVR |
| Μέγεθος πυρήνων | οκτάμπιτος |
| Ταχύτητα | 16MHz |
| Συνδετικότητα | Ι ² Γ, SPI, UART/USART |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT |
| Αριθμός του I/O | 53 |
| Μέγεθος μνήμης προγράμματος | 64KB (32K Χ 16) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 2K Χ 8 |
| Μέγεθος RAM | 4K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 2.7V ~ 5.5V |
| Μετατροπείς στοιχείων | A/D 8x10b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 64-TQFP |
| Συσκευασία συσκευών προμηθευτών | 64-TQFP (14x14) |
| Αριθμός προϊόντων βάσεων | ATMEGA64 |
Χαρακτηριστικά γνωρίσματα atmega64a-AUR
• Υψηλής απόδοσης, χαμηλής ισχύος οκτάμπιτος μικροελεγκτής Atmel AVR
• Προηγμένη αρχιτεκτονική RISC
– 130 ισχυρές οδηγίες - η περισσότερη εκτέλεση κύκλων ενιαίος-ρολογιών
– 32 × 8 γενικός σκοπός που λειτουργεί καταχωρούν + περιφερειακό ControlRegisters
– Πλήρως στατική λειτουργία
– Μέχρι τη ρυθμοαπόδοση 16MIPS σε 16MHz
– -τσιπ 2 πολλαπλασιαστής κύκλων
• Υψηλά τμήματα αμετάβλητης μνήμης αντοχής
– 64Kbytes της μόνος-προγραμματίσημης μνήμης προγράμματος λάμψης -συστημάτων
– 2Kbytes EEPROM
– 4Kbytes εσωτερικό SRAM
– Γράψτε/σβήστε τους κύκλους: 10.000 Flash/100,000 EEPROM
– Διατήρηση στοιχείων: 20 έτη στα έτη 85°C/100 σε 25°C (1)
– Προαιρετικό τμήμα κώδικα μποτών με τα ανεξάρτητα κομμάτια κλειδαριών
• Προγραμματισμός -συστημάτων από On-chip Boot το πρόγραμμα
• Αληθινός καλληεργημένος-ενώ-γράψτε τη λειτουργία
– Μέχρι προαιρετικό εξωτερικό διάστημα μνήμης 64 kbyte
– Κλειδαριά προγραμματισμού για την ασφάλεια λογισμικού
– Διεπαφή SPI για τον προγραμματισμό -συστημάτων
• JTAG (IEEE πρότυπα. 1149.1 υποχωρητική) διεπαφή
– Ικανότητες όριο-ανίχνευσης σύμφωνα με τα πρότυπα JTAG
– Το εκτενές -τσιπ διορθώνει την υποστήριξη
ATmega103 τρόπος συμβατότητας του atmega64a-AUR
• Ένα USART αντί δύο, ασύγχρονος τρόπος μόνο. Μόνο τα οκτώ πιό ελάχιστα σημαντικά κομμάτια του Baud καταλόγου ποσοστού είναι διαθέσιμα.
• Ένα 16 μπιτ χρονομέτρων/αντίθετος με δύο συγκρίνουν τους καταλόγους αντί δύο δεκαεξάμπιτου χρονομέτρου/τους μετρητές με τρία συγκρίνουν τους καταλόγους.
• Η Two-wire τμηματική διεπαφή δεν υποστηρίζεται.
• Ο λιμένας Γ είναι παραγωγή μόνο.
• Ο λιμένας Γ εξυπηρετεί τις εναλλάσσομαι λειτουργίες μόνο (όχι ένας γενικός I/O λιμένας).
• Ο λιμένας Φ χρησιμεύει ως η ψηφιακή εισαγωγή μόνο εκτός από την αναλογική εισαγωγή στην ΠΑΧ.
• Οι ικανότητες φορτωτών μποτών δεν υποστηρίζονται.
• Δεν είναι δυνατό να ρυθμιστεί η συχνότητα του εσωτερικού βαθμολογημένου ταλαντωτή RC.
• Η εξωτερική διεπαφή μνήμης δεν μπορεί να απελευθερώσει οποιεσδήποτε καρφίτσες διευθύνσεων για το γενικό I/O, να διαμορφώσει ούτε τα διαφορετικά αναμονή-κράτη στα διαφορετικά εξωτερικά τμήματα διευθύνσεων μνήμης.
• Επιπλέον, υπάρχουν μερικές άλλες δευτερεύουσες διαφορές για να το καταστήσουν συμβατότερο σε ATmega103:
• Μόνο EXTRF και PORF υπάρχουν σε MCUCSR.
• Χρονομετρημένη ακολουθία που δεν απαιτείται για την αλλαγή διαλείμματος φυλάκων.
• Εξωτερικός διακόψτε τις καρφίτσες 3 - 0 εξυπηρετεί καθώς το επίπεδο διακόπτει μόνο.
• USART δεν έχει κανέναν απομονωτή FIFO, έτσι η υπέρβαση στοιχείων έρχεται νωρίτερα
Περιβαλλοντικές & ταξινομήσεις εξαγωγής atmega64a-AUR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
