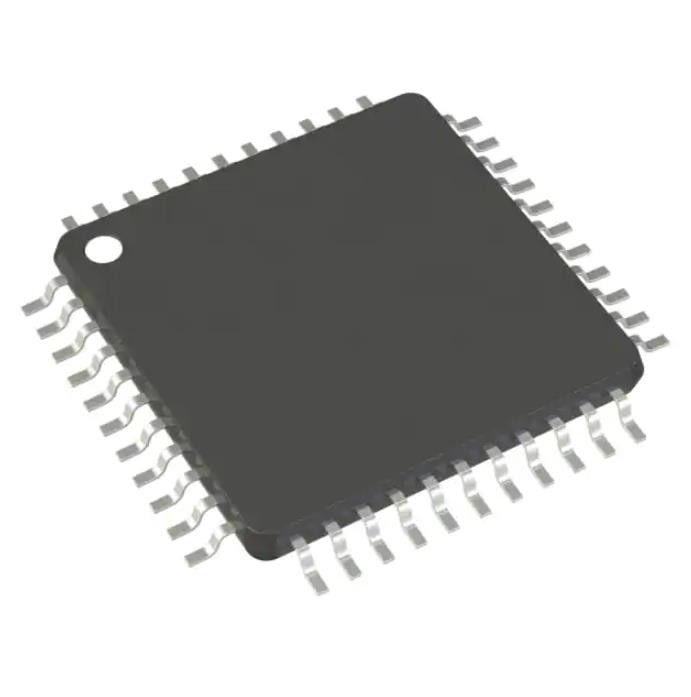

ATMEGA644PA-AUR IC Circuit 64KB FLASH 44TQFP Mcu 8bit
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Atmega644pa-AUR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Επεξεργαστής πυρήνων: | AVR |
|---|---|---|---|
| Μέγεθος πυρήνων: | οκτάμπιτος | Ταχύτητα: | 20MHz |
| Συνδετικότητα: | Ι ² Γ, SPI, UART/USART | Περιφερειακές μονάδες: | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT |
| Αριθμός του I/O: | 32 | Μέγεθος μνήμης προγράμματος: | 64KB (32K Χ 16) |
| Υψηλό φως: | ATMEGA644PA-AUR IC Circuit,64KB FLASH 44TQFP Mcu 8bit,44TQFP ATMEGA644PA-AUR |
||
Περιγραφή προϊόντων
ATmega644PA-AURΤσιπ ολοκληρωμένου κυκλώματος ICMcu 8bit 64kb Flash 44tqfp
AVR AVR® ATmega μικροελεγκτής IC 8-bit 20MHz 64KB (32K x 16) FLASH 44-TQFP (10x10)
Προδιαγραφές τουATmega644PA-AUR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | Τεχνολογία μικροτσίπ |
| Σειρά | AVR® ATmega |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Πυρήνας Επεξεργαστής | AVR |
| Μέγεθος πυρήνα | 8-bit |
| Ταχύτητα | 20 MHz |
| Συνδεσιμότητα | I²C, SPI, UART/USART |
| Περιφερειακά | Brown-out Detect/Reset, POR, PWM, WDT |
| Αριθμός I/O | 32 |
| Μέγεθος μνήμης προγράμματος | 64KB (32K x 16) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 2K x 8 |
| Μέγεθος RAM | 4K x 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 1,8V ~ 5,5V |
| Μετατροπείς δεδομένων | A/D 8x10b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 44-TQFP |
| Πακέτο συσκευής προμηθευτή | 44-TQFP (10x10) |
| Βασικός αριθμός προϊόντος | ATMEGA644 |
Χαρακτηριστικά τουATmega644PA-AUR
•Μικροελεγκτής AVR® 8-bit υψηλών επιδόσεων, χαμηλής ισχύος
• Προηγμένη αρχιτεκτονική RISC
• 131 ισχυρές εντολές – οι περισσότερες εκτελέσεις κύκλου ενός ρολογιού
• 32 × 8 μητρώα εργασίας γενικής χρήσης
• Πλήρως στατική λειτουργία
• Έως και 20MIPS απόδοση στα 20MHz
• Πολλαπλασιαστής 2 κύκλων on-chip
• Μη πτητικά τμήματα μνήμης υψηλής αντοχής
• 16/32/64/128KByte αυτοπρογραμματιζόμενης μνήμης προγράμματος Flash εντός συστήματος
• 512/1K/2K/4KBytes EEPROM
• 1/2/4/16 KBytes Εσωτερική SRAM
• Κύκλοι εγγραφής/διαγραφής: 10.000 Flash/ 100.000 EEPROM
• Διατήρηση δεδομένων: 20 χρόνια στους 85°C/ 100 χρόνια στους 25°C(1)
• Προαιρετικό τμήμα κώδικα εκκίνησης με ανεξάρτητα bits κλειδώματος
• Προγραμματισμός εντός συστήματος με πρόγραμμα εκκίνησης σε τσιπ
• Αληθινή λειτουργία ανάγνωσης-εγγραφής
• Κλείδωμα προγραμματισμού για ασφάλεια λογισμικού
• Υποστήριξη βιβλιοθήκης QTouch®
• Χωρητικά κουμπιά αφής, ρυθμιστικά και τροχοί
• Απόκτηση QTouch και QMatrix™
• Έως 64 κανάλια αίσθησης
• Διεπαφή JTAG (IEEE std. 1149.1 Συμβατή).
• Δυνατότητες σάρωσης ορίων Σύμφωνα με το πρότυπο JTAG
• Εκτεταμένη υποστήριξη εντοπισμού σφαλμάτων σε τσιπ
• Προγραμματισμός Flash, EEPROM, Fuses και Lock Bit μέσω της διεπαφής JTAG
Μονάδα μετρητή τουATmega644PA-AUR
Το ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P χρησιμοποιεί τον ίδιο τύπο κρυσταλλικού ταλαντωτή για ταλαντωτές κρυστάλλων χαμηλής συχνότητας και χρονοδιακόπτη/μετρητή ταλαντωτή.Ανατρέξτε στην ενότητα «Ταλαντωτής κρυστάλλων χαμηλής συχνότητας» στη σελίδα 43 για λεπτομέρειες σχετικά με τον ταλαντωτή και τις απαιτήσεις κρυστάλλου.Η συσκευή μπορεί να χειριστεί το Timer/Counter2 από εξωτερικό κρύσταλλο ρολογιού 32,768 kHz ή εξωτερική πηγή ρολογιού.Ανατρέξτε στην ενότητα «Συνδέσεις πηγής ρολογιού» στη σελίδα 40 για λεπτομέρειες.Η εφαρμογή μιας εξωτερικής πηγής ρολογιού στο TOSC1 μπορεί να γίνει εάν το EXTCLK στον καταχωρητή ASSR είναι γραμμένο στο λογικό ένα.Ανατρέξτε στην ενότητα «OCR2B – Καταχώρηση σύγκρισης εξόδου B» στη σελίδα 163 για περαιτέρω περιγραφή σχετικά με την επιλογή εξωτερικού ρολογιού ως εισόδου αντί για κρύσταλλο ρολογιού 32,768 kHz.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουATmega644PA-AUR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
