Ata5833-WNQW ασύρματο ολοκληρωμένο κύκλωμα RF Txrx+Mcu Ism<1ghz 32vfqfn ενότητας RF
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Ata5833-WNQW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Τύπος: | TxRx + MCU | Οικογένεια/πρότυπα RF: | Γενικοί ΙΣΜΌΣ < 1GHz |
| Διαμόρφωση: | ΡΩΤΗΣΤΕ, FSK | Συχνότητα: | 315MHz, 434MHz, 868MHz, 915MHz |
| Ποσοστό στοιχείων (Max): | 120kbpsDT | Δύναμη - παραγωγή: | 14.5dBm |
Περιγραφή προϊόντων
Ata5833-WNQW ασύρματος ισμός ολοκληρωμένου κυκλώματος RF Txrx+Mcu ενότητας RF<1ghz 32vfqfn="">
Γενικός ΙΣΜΌΣ ολοκληρωμένου κυκλώματος RF TxRx + MCU < 1GHz="" 315MHz="">
Προδιαγραφές ata5833-WNQW
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | RF και ραδιόφωνο |
| Ολοκληρωμένα κυκλώματα πομποδεκτών RF | |
| Mfr | Τεχνολογία μικροτσίπ |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Τύπος | TxRx + MCU |
| Οικογένεια/πρότυπα RF | Γενικός ΙΣΜΌΣ < 1GHz=""> |
| Πρωτόκολλο | - |
| Διαμόρφωση | ΡΩΤΗΣΤΕ, FSK |
| Συχνότητα | 315MHz, 434MHz, 868MHz, 915MHz |
| Ποσοστό στοιχείων (Max) | 120kbps |
| Δύναμη - παραγωγή | 14.5dBm |
| Ευαισθησία | -125dBm |
| Μέγεθος μνήμης | 24kB ROM |
| Τμηματικές διεπαφές | SPI |
| GPIO | 2 |
| Τάση - ανεφοδιασμός | 1.9V ~ 3.6V, 2.4V ~ 5.5V |
| Τρέχων - λαμβάνοντας | 9.8mA |
| Τρέχων - διαβιβάζοντας | 9.4mA ~ 13.8mA |
| Λειτουργούσα θερμοκρασία | -40°C ~ 105°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |

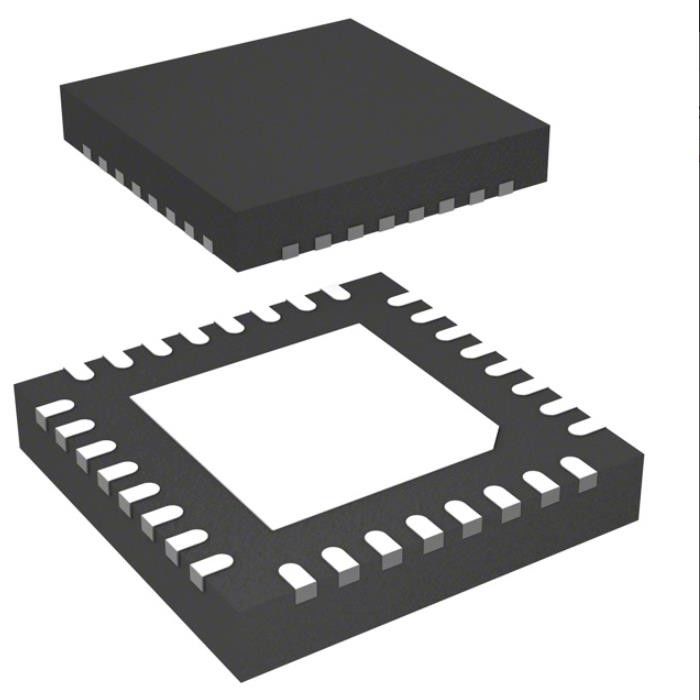

| Συσκευασία/περίπτωση | 32-VFQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 32-QFN (5x5) |
| Αριθμός προϊόντων βάσεων | ATA5833 |
Χαρακτηριστικά γνωρίσματα ata5833-WNQW
●AVR® πυρήνας μικροελεγκτών με τη βιβλιοθήκη 1Kbyte SRAM και 24Kbyte RF στο υλικολογισμικό (ROM)
●Atmel® ATA5831: 20Kbyte της λάμψης χρηστών
●Atmel ATA5832: 20Kbyte του ROM χρηστών
●Atmel ATA5833: Καμία μνήμη χρηστών — Βιβλιοθήκη RF στο υλικολογισμικό μόνο
●Υποστηριγμένα φάσματα συχνότητας
●Χαμηλός-ταινία 310MHz σε 318MHz, 418MHz σε 477MHz
●Υψηλός-ταινία 836MHz σε 956MHz
●315.00MHz/433.92MHz/868.30MHz και 915.00MHz με ένα κρύσταλλο 24.305MHz
●Μικρή τρέχουσα κατανάλωση
●9.8mA για RXMode (χαμηλός-ταινία), 1.2mA για την ψηφοφορία τρεις-καναλιών κύκλων 21ms
●9.4mA/13.8mA για TXMode (χαμηλός-ταινία, ικτάλουρος = 6dBm/10dBm)
●Χαρακτηριστικό ρεύμα OFFMode 5nA (μέγιστο 600nA εναντίον = 3.6V και Τ = 85°C)
●Προγραμματίσημη δύναμη παραγωγής – 12dBm σε +14.5dBm (βήμα 0.4dB)
●Υποστηρίζει την κατηγορία 0dBm του ARIB STD-T96
●ΡΩΤΗΣΤΕ τη διαμόρφωση για να μειώσει το φασματικό εύρος ζώνης του διαμορφωμένου σήματος παραγωγής PA
●Σημείο συμπίεσης εισαγωγής 1dB
●– 48dBm (πλήρες επίπεδο ευαισθησίας)
●– 20dBm (ενεργός απόσβεση κεραιών)
●Προγραμματίσημη συχνότητα καναλιών με το κλασματικός-ν PLL
●93Hz ψήφισμα για την χαμηλός-ταινία
●185Hz ψήφισμα για την υψηλός-ταινία
●Απόκλιση ±0.375kHz FSK σε ±93kHz
●Ευαισθησία FSK (Μάντσεστερ που κωδικοποιείται) σε 433.92MHz
●– 108.5dBm σε 20Kbit/s φ = ± 20kHz BWIF = 165kHz
●– 111dBm σε 10Kbit/s φ = ± 10kHz BWIF = 165kHz
●– 114dBm σε 5Kbit/s φ = ± 5kHz BWIF = 165kHz
●– 122.5dBm σε 0.75Kbit/s φ = ± 0.75kHz BWIF = 25kHz
●ΡΩΤΗΣΤΕ την ευαισθησία (Μάντσεστερ που κωδικοποιείται) σε 433.92MHz
●– 110.5dBm σε 20Kbit/s BWIF = 80kHz
●– 125dBm σε 0.5Kbit/s BWIF = 25kHz
●Προγραμματίσημος rx-εάν εύρος ζώνης 25kHz σε 366kHz (βήματα περίπου 10%)
Εφαρμογές ata5833-WNQW
Ο πομποδέκτης σχεδιάζεται για να χρησιμοποιηθεί στους ακόλουθους τομείς εφαρμογής:
●Μακρινό keyless σύστημα εισόδων (RKE)
●Η παθητική είσοδος πηγαίνει σύστημα (ΓΟΜΦΟΣ)
●Σύστημα παρακολούθησης πίεσης ροδών (TPM, TPMS)
●Μακρινό σύστημα έναρξης (RS)
●Μακρινά συστήματα ελέγχου, π.χ., ανοιχτήρια πορτών γκαράζ
●Έξυπνες εφαρμογές RF
●Τηλεμετρώντας συστήματα
Περιβαλλοντικές & ταξινομήσεις εξαγωγής ata5833-WNQW
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
