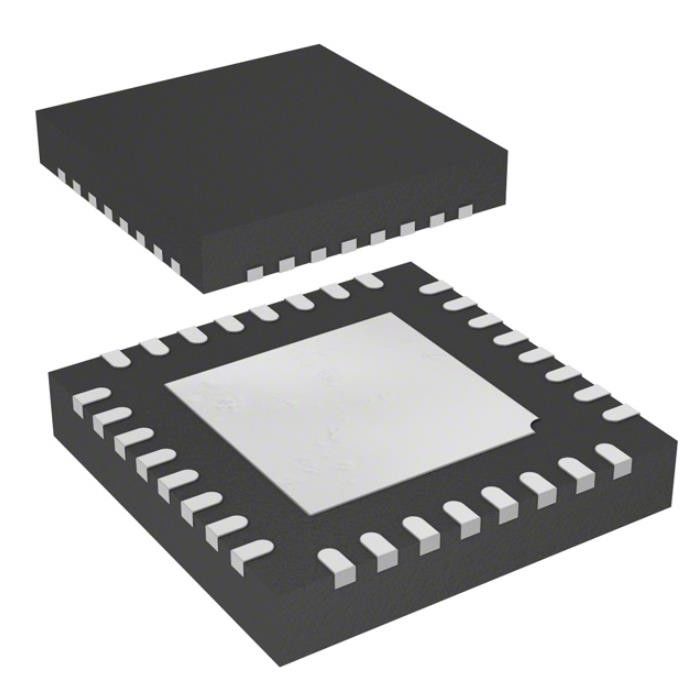

AT90PWM3B-16MU οκτάμπιτη 8kb τσιπ ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων λάμψη 32qfn Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | AT90PWM3B-16MU |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | AVR | Μέγεθος πυρήνων: | οκτάμπιτος |
| Ταχύτητα: | 16MHz | Συνδετικότητα: | SPI, UART/USART |
| Περιφερειακές μονάδες: | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT | Αριθμός του I/O: | 27 |
Περιγραφή προϊόντων
AT90PWM3B-16MU οκτάμπιτη 8kb τσιπ ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων λάμψη 32qfn Mcu
Οκτάμπιτη 16MHz 8KB μικροελεγκτών φωτισμού AVR AVR® 90PWM (8K Χ 8) ΛΆΜΨΗ 32-QFN ολοκληρωμένου κυκλώματος (7x7)
Προδιαγραφές AT90PWM3B-16MU
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Τεχνολογία μικροτσίπ |
| Σειρά | Φωτισμός AVR® 90PWM |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ενεργός |
| Επεξεργαστής πυρήνων | AVR |
| Μέγεθος πυρήνων | οκτάμπιτος |
| Ταχύτητα | 16MHz |
| Συνδετικότητα | SPI, UART/USART |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT |
| Αριθμός του I/O | 27 |
| Μέγεθος μνήμης προγράμματος | 8KB (8K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 512 X 8 |
| Μέγεθος RAM | 512 X 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 2.7V ~ 5.5V |
| Μετατροπείς στοιχείων | A/D 11x10b D/A 1x10b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 105°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 32-VQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 32-QFN (7x7) |
| Αριθμός προϊόντων βάσεων | AT90PWM3B |
Χαρακτηριστικά γνωρίσματα AT90PWM3B-16MU
• Υψηλή επίδοση, χαμηλής ισχύος οκτάμπιτος μικροελεγκτής Atmel® AVR®
• Προηγμένη αρχιτεκτονική RISC
– 129 ισχυρές οδηγίες - η περισσότερη ενιαία εκτέλεση κύκλων ρολογιών
– 32 X 8 λειτουργώντας κατάλογοι γενικού σκοπού
– Πλήρως στατική λειτουργία
– Μέχρι ρυθμοαπόδοση 1 MIPS ανά MHZ
– -τσιπ 2 πολλαπλασιαστής κύκλων
• Στοιχεία και αμετάβλητη μνήμη προγράμματος
– λάμψη ψηφιολέξεων 8K της προγραμματίσημης μνήμης προγράμματος -συστημάτων
• Αντοχή: 10.000 γράψτε/σβήστε τους κύκλους
– Προαιρετικό τμήμα κώδικα μποτών με τα ανεξάρτητα κομμάτια κλειδαριών
• Προγραμματισμός -συστημάτων από On-chip Boot το πρόγραμμα
• Αληθινός καλληεργημένος-ενώ-γράψτε τη λειτουργία
– 512 ψηφιολέξεις του -συστήματος προγραμματίσημο EEPROM
• Αντοχή: 100.000 γράψτε/σβήστε τους κύκλους
– 512 ψηφιολέξεις εσωτερικό SRAM
– Κλειδαριά προγραμματισμού για το πρόγραμμα λάμψης και τη ασφάλεια δεδομένων EEPROM
• Στο τσιπ διορθώστε τη διεπαφή (debugWIRE)
• Περιφερειακά χαρακτηριστικά γνωρίσματα
– Δύο ή τρία PSC υψηλής ταχύτητας 12 μπιτ (σκηνικοί ελεγκτές δύναμης) με την αύξηση ψηφίσματος 4 μπιτ
• Μη επικαλύπτοντας καρφίτσες παραγωγής PWM με τον εύκαμπτο νεκρός-χρόνο
• Μεταβλητοί κύκλος καθήκοντος PWM και συχνότητα
• Σύγχρονη αναπροσαρμογή όλων των καταλόγων PWM
• Αυτόματη λειτουργία στάσεων για προσανατολισμένη προς την το γεγονός εφαρμογή PFC
• Λιγότερο από πλάτος βημάτων 25 Hz στη συχνότητα παραγωγής 150 kHz
• PSC2 με τέσσερις καρφίτσες παραγωγής και μήτρα παραγωγής
– Ένα οκτάμπιτο χρονόμετρο γενικού σκοπού/αντίθετος με χωριστό Prescaler και συλλαμβάνει τον τρόπο
– Ένα δεκαεξάμπιτο χρονόμετρο γενικού σκοπού/αντίθετος με χωριστό Prescaler, συγκρίνει τον τρόπο και συλλαμβάνει τον τρόπο
– Προγραμματίσημο τμηματικό USART
• Τυποποιημένος τρόπος UART
• διφασικός τρόπος 16/17 μπιτ για τις επικοινωνίες του ΔΑΛΙΟΎ
– Τμηματική διεπαφή κυρίου/σκλάβων SPI
– 10 μπιτ ΠΑΧ
• Μέχρι 11 ενιαία τελειωμένα κανάλια και 2 πλήρως διαφορικά ζευγάρια καναλιών της ΠΑΧ
• Προγραμματίσημο κέρδος (5x, 10x, 20x, 40x στα διαφορικά κανάλια)
• Εσωτερική τάση αναφοράς
– 10 μπιτ DAC
– Αναλογικός συγκριτής δύο ή τρία με την αντιστάτης-σειρά για να ρυθμίσει την τάση σύγκρισης
– 4 εξωτερικά διακόπτουν
– Προγραμματίσημο χρονόμετρο φυλάκων με το χωριστό ταλαντωτή -τσιπ
• Ειδικά χαρακτηριστικά γνωρίσματα μικροελεγκτών
– Χαμηλής ισχύος μη απασχόλησης, μείωση θορύβου, και δύναμη κάτω από τους τρόπους
– Δύναμη στην αναστοιχειοθέτηση και την προγραμματίσημη καφετιά έξω ανίχνευση
– Σειρά σημαιών στο κομμάτι-προγραμματίσημο I/O διάστημα (4 ψηφιολέξεις)
Εφαρμογές AT90PWM3B-16MU
Αυτή η τεκμηρίωση περιέχει τα απλά παραδείγματα κώδικα που επιδεικνύουν εν συντομία πώς να χρησιμοποιήσουν τα διάφορα μέρη της συσκευής. Αυτά τα παραδείγματα κώδικα υποθέτουν ότι το συγκεκριμένο αρχείο επιγραφών μερών συμπεριλαμβάνεται πριν από τη σύνταξη. Γνωρίστε ότι δεν περιλαμβάνουν όλοι οι προμηθευτές μεταγλωττιστών Γ τους ορισμούς κομματιών στα αρχεία επιγραφών και διακόπτουν το χειρισμό στο Γ είναι μεταγλωττιστής εξαρτώμενος. Παρακαλώ επιβεβαιώστε με την τεκμηρίωση μεταγλωττιστών Γ για περισσότερες λεπτομέρειες.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής AT90PWM3B-16MU
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
