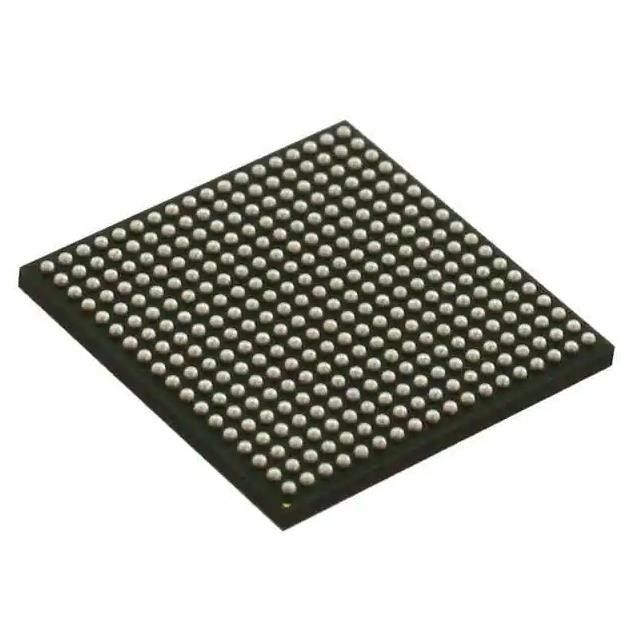

AM3357BZCZA30 τσιπ Mpu Sitara 300MHZ 324 NFBGA ADE τσιπ ολοκληρωμένου κυκλώματος
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | AM3357BZCZA30 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Texas Instruments | Σειρά: | Sitara™ |
|---|---|---|---|
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
| Επεξεργαστής πυρήνων: | ARM® cortex®-A8 | Αριθμός πυρήνων/πλάτους λεωφορείων: | 1 πυρήνας, τριανταδυάμπιτος |
| Ταχύτητα: | 300MHz | ||
| Υψηλό φως: | AM3357BZCZA30 τσιπ ολοκληρωμένου κυκλώματος,Mpu Sitara 300MHZ 324NFBGA,324 τσιπ FBGA ADE |
||
Περιγραφή προϊόντων
AM3357BZCZA30 τσιπ Mpu Sitara 300mhz 324nfbga ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων
Ολοκληρωμένο κύκλωμα Sitara™ μικροεπεξεργαστών ARM® cortex®-A8 1 πυρήνας, τριανταδυάμπιτο 300MHz 324-NFBGA (15x15)
Προδιαγραφές AM3357BZCZA30
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροεπεξεργαστές | |
| Mfr | Texas Instruments |
| Σειρά | Sitara™ |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ενεργός |
| Επεξεργαστής πυρήνων | ARM® cortex®-A8 |
| Αριθμός πυρήνων/πλάτους λεωφορείων | 1 πυρήνας, τριανταδυάμπιτος |
| Ταχύτητα | 300MHz |
| Κοβάλτιο-Processors/DSP | Πολυμέσα NEON™ SIMD |
| Ελεγκτές RAM | LPDDR, DDR2, DDR3, DDR3L |
| Επιτάχυνση γραφικής παράστασης | Ναι |
| Ελεγκτές επίδειξης & διεπαφών | LCD, οθόνη επαφής |
| Ethernet | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2,0 + PHY (2) |
| Τάση - I/O | 1.8V, 3.3V |
| Λειτουργούσα θερμοκρασία | -40°C ~ 105°C (TJ) |
| Ιδιότητες ασφαλείας | Σύστημα κρυπτογραφία, τυχαία γεννήτρια αριθμού |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 324-LFBGA |
| Συσκευασία συσκευών προμηθευτών | 324-NFBGA (15x15) |
| Πρόσθετες διεπαφές | ΜΠΟΡΕΣΤΕ, Ι ² Γ, McASP, McSPI, MMC/SD/SDIO, UART |
| Αριθμός προϊόντων βάσεων | AM3357 |
Χαρακτηριστικά γνωρίσματα AM3357BZCZA30
• Μέχρι το 1-Ghz Sitara™ ARM® Cortex®
- Επεξεργαστής A8 32 ‑ BitRISC
– Συνεπεξεργαστής NEON™ SIMD
– 32KB της οδηγίας L1 και 32KB της ανίχνευσης ενιαίος-λάθους CacheWith στοιχείων (ισότητα)
– 256KB της κρύπτης L2 με τον κώδικα διόρθωσης λάθους (ECC)
– 176KB του ROM μποτών -τσιπ
– 64KB του αφιερωμένου RAM
– Η άμιλλα και διορθώνει - JTAG
– Διακόψτε τον ελεγκτή (μέχρι 128 InterruptRequests)
• Μνήμη -τσιπ (κοινό RAM L3)
– 64KB του γενικής χρήσης RAM MemoryController -τσιπ (OCMC)
– Προσιτός σε όλους τους κυρίους
– Διατήρηση υποστηρίξεων για γρήγορο Wakeup
• Εξωτερικές διεπαφές μνήμης (EMIF)
– mDDR (LPDDR), DDR2, DDR3, DDR3LController:
– mDDR: 200-MHZ ρολόι (ποσοστό στοιχείων 400-MHZ)
– DDR2: 266-MHZ ρολόι (ποσοστό στοιχείων 532-MHZ)
– DDR3: 400-MHZ ρολόι (ποσοστό στοιχείων 800-MHZ)
– DDR3L: 400-MHZ ρολόι (800-MHZ DataRate)
– δεκαεξάμπιτο λεωφορείο στοιχείων
– 1GB του συνολικού προσπελάσιμου διαστήματος
– Υποστηρίξεις μνήμη DeviceConfigurations ενός x16 ή δύο x8
– Γενικής χρήσης ελεγκτής μνήμης (GPMC)
– Εύκαμπτη οκτάμπιτη και δεκαεξάμπιτη διεπαφή AsynchronousMemory με μέχρι επτά ChipSelects (NAND, ΟΥΤΕ, muxed-ούτε, SRAM)
– Κώδικας της BCH χρήσεων για να υποστηρίξει 4, 8, ή 16-BitECC
– Κώδικας Hamming χρήσεων για να υποστηρίξει ECC 1-κομματιών
– Ενότητα εντοπιστών λάθους (ΛΕΥΚΑ)
– Χρησιμοποιημένος από κοινού με τις διευθύνσεις GPMC toLocate των πολυωνύμων λαθών στοιχείων fromSyndrome που παράγονται χρησιμοποιώντας aBCH τον αλγόριθμο
– Υποστηρίξεις 4, 8, και δεκαεξάμπιτος ανά θέση λάθους 512-ByteBlock βασισμένη σε BCHAlgorithms
• Προγραμματίσημος πραγματικός - andIndustrial υποσύστημα επικοινωνίας υποσυστημάτων χρονικών μονάδων (Pru-ICSS)
– Πρωτόκολλα υποστηρίξεων όπως EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™, και περισσότεροι
- Επεξεργαστής A8 32 ‑ BitRISC
– Συνεπεξεργαστής NEON™ SIMD
– 32KB της οδηγίας L1 και 32KB της ανίχνευσης ενιαίος-λάθους CacheWith στοιχείων (ισότητα)
– 256KB της κρύπτης L2 με τον κώδικα διόρθωσης λάθους (ECC)
– 176KB του ROM μποτών -τσιπ
– 64KB του αφιερωμένου RAM
– Η άμιλλα και διορθώνει - JTAG
– Διακόψτε τον ελεγκτή (μέχρι 128 InterruptRequests)
• Μνήμη -τσιπ (κοινό RAM L3)
– 64KB του γενικής χρήσης RAM MemoryController -τσιπ (OCMC)
– Προσιτός σε όλους τους κυρίους
– Διατήρηση υποστηρίξεων για γρήγορο Wakeup
• Εξωτερικές διεπαφές μνήμης (EMIF)
– mDDR (LPDDR), DDR2, DDR3, DDR3LController:
– mDDR: 200-MHZ ρολόι (ποσοστό στοιχείων 400-MHZ)
– DDR2: 266-MHZ ρολόι (ποσοστό στοιχείων 532-MHZ)
– DDR3: 400-MHZ ρολόι (ποσοστό στοιχείων 800-MHZ)
– DDR3L: 400-MHZ ρολόι (800-MHZ DataRate)
– δεκαεξάμπιτο λεωφορείο στοιχείων
– 1GB του συνολικού προσπελάσιμου διαστήματος
– Υποστηρίξεις μνήμη DeviceConfigurations ενός x16 ή δύο x8
– Γενικής χρήσης ελεγκτής μνήμης (GPMC)
– Εύκαμπτη οκτάμπιτη και δεκαεξάμπιτη διεπαφή AsynchronousMemory με μέχρι επτά ChipSelects (NAND, ΟΥΤΕ, muxed-ούτε, SRAM)
– Κώδικας της BCH χρήσεων για να υποστηρίξει 4, 8, ή 16-BitECC
– Κώδικας Hamming χρήσεων για να υποστηρίξει ECC 1-κομματιών
– Ενότητα εντοπιστών λάθους (ΛΕΥΚΑ)
– Χρησιμοποιημένος από κοινού με τις διευθύνσεις GPMC toLocate των πολυωνύμων λαθών στοιχείων fromSyndrome που παράγονται χρησιμοποιώντας aBCH τον αλγόριθμο
– Υποστηρίξεις 4, 8, και δεκαεξάμπιτος ανά θέση λάθους 512-ByteBlock βασισμένη σε BCHAlgorithms
• Προγραμματίσημος πραγματικός - andIndustrial υποσύστημα επικοινωνίας υποσυστημάτων χρονικών μονάδων (Pru-ICSS)
– Πρωτόκολλα υποστηρίξεων όπως EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™, και περισσότεροι
– Δύο προγραμματίσημος πραγματικός - χρονικές μονάδες (PRUs)
– τριανταδυάμπιτος επεξεργαστής φορτίων/καταστημάτων RISC ικανός σε 200 MHZ
– 8KB του RAM οδηγίας με την ανίχνευση ενιαίος-λάθους (ισότητα)
– 8KB του RAM στοιχείων με την ανίχνευση ενιαίος-λάθους (ισότητα)
– Τριανταδυάμπιτος πολλαπλασιαστής ενιαίος-κύκλων με τον εξηντατετράμπιτο συσσωρευτή
– Η ενισχυμένη ενότητα GPIO παρέχει ότι ShiftIn/έξω υποστηρίζει και παραλληλίζει το σύρτη στο εξωτερικό σήμα
– 12KB του κοινού RAM με την ανίχνευση ενιαίος-λάθους (ισότητα)
– Τρεις τράπεζες καταλόγων 120-ψηφιολέξεων προσιτές από την κάθε PRU
– Διακόψτε τον ελεγκτή (INTC) για τα γεγονότα εισαγωγής διαχειριζόμενων συστημάτων
– Τοπικός διασυνδέστε το λεωφορείο για τη σύνδεση των εσωτερικών και εξωτερικών κυρίων με τους πόρους μέσα στο Pru-ICSS
– Περιφερειακές μονάδες μέσα στο Pru-ICSS:
– Ένας λιμένας UART με τις καρφίτσες ελέγχου ροής, υποστηρίξεις μέχρι 12 Mbps
– Το ένα ενισχυμένο συλλαμβάνει (eCAP) την ενότητα
– Δύο MII λιμένες Ethernet που υποστηρίζουν βιομηχανικό Ethernet, όπως EtherCAT
– Ένας λιμένας MDIO
• Δύναμη, αναστοιχειοθέτηση, και διοικητική (PRCM) ενότητα ρολογιών
– Ελέγχει την είσοδο και την έξοδο των τρόπων εφεδρείας και βαθύς-ύπνου
– Αρμόδια για τον ύπνο που τοποθετεί διαδοχικά, η περιοχή δύναμης σβήνει την αλληλοuχία, τοποθετώντας διαδοχικά ξυπνήστε, και η περιοχή δύναμης ανάβει την αλληλοuχία
– Ρολόγια
– Ενσωματωμένα 15 - στον υψηλής συχνότητας ταλαντωτή 35-MHZ που χρησιμοποιείται για να παραγάγει ένα ρολόι αναφοράς για το διάφορο σύστημα και τα περιφερειακά ρολόγια
– Το μεμονωμένο ρολόι υποστηρίξεων επιτρέπει και θέτει εκτός λειτουργίας στον έλεγχο για τα υποσυστήματα και τις περιφερειακές μονάδες για να διευκολύνει τη μειωμένη κατανάλωση ισχύος
– Πέντε ADPLLs για να παραγάγει τα ρολόγια συστημάτων
(Υποσύστημα MPU, διεπαφή ΟΔΓ, USB και περιφερειακές μονάδες [MMC και SD, UART, SPI, Ι 2C], ρολόι εικονοκυττάρου L3, L4, Ethernet, GFX [SGX530], LCD)
Εφαρμογές AM3357BZCZA30
• Περιφερειακές μονάδες τυχερού παιχνιδιού
• Σπίτι και βιομηχανική αυτοματοποίηση
• Καταναλωτικές ιατρικές συσκευές
• Εκτυπωτές
• Έξυπνα συστήματα φόρου
• Συνδεδεμένες μηχανές πώλησης
• Ζυγοί
• Εκπαιδευτικές κονσόλες
• Προηγμένα παιχνίδια
Περιβαλλοντικές & ταξινομήσεις εξαγωγής AM3357BZCZA30
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
