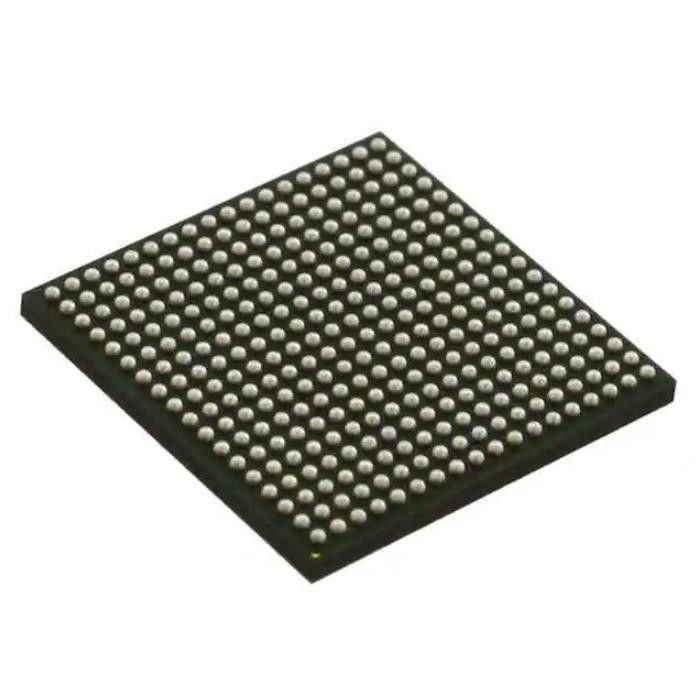

AM3352BZCZD80 Ηλεκτρονικά τσιπ IC IC Mpu Sitara 800MHZ 324NFBGA
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | AM3352BZCZD80 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Texas Instruments | Σειρά: | Sitara™ |
|---|---|---|---|
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ενεργός |
| Επεξεργαστής πυρήνων: | ARM® cortex®-A8 | Αριθμός πυρήνων/πλάτους λεωφορείων: | 1 πυρήνας, τριανταδυάμπιτος |
| Ταχύτητα: | 800MHz | Κοβάλτιο-Processors/DSP: | ΠΟΛΥΜΕΣΑ; NEON™ SIMD |
| Υψηλό φως: | AM3352BZCZD80,IC Mpu Sitara 800MHZ,Mpu Sitara 800MHZ 324NFBGA |
||
Περιγραφή προϊόντων
AM3352BZCZD80 Ασύρματη μονάδα Rf Ic Mpu Sitara 800mhz 324nfbga
Μικροεπεξεργαστής ARM® Cortex®-A8 IC Sitara™ 1 πυρήνα, 32-bit 800MHz 324-NFBGA (15x15)
Προδιαγραφές του AM3352BZCZD80
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροεπεξεργαστές | |
| Mfr | Texas Instruments |
| Σειρά | Sitara™ |
| Πακέτο | Δίσκος - σχάρα |
| Κατάσταση προϊόντος | Ενεργός |
| Πυρήνας Επεξεργαστής | ARM® Cortex®-A8 |
| Αριθμός πυρήνων/πλάτος διαύλου | 1 πυρήνας, 32-bit |
| Ταχύτητα | 800 MHz |
| Συνεπεξεργαστές/DSP | ΠΟΛΥΜΕΣΑ;NEON™ SIMD |
| Ελεγκτές RAM | LPDDR, DDR2, DDR3, DDR3L |
| Επιτάχυνση γραφικών | Ναί |
| Ελεγκτές οθόνης & διεπαφής | LCD, οθόνη αφής |
| Ethernet | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2.0 + PHY (2) |
| Τάση - I/O | 1,8V, 3,3V |
| Θερμοκρασία λειτουργίας | -40°C ~ 90°C (TJ) |
| Χαρακτηριστικά ασφαλείας | Κρυπτογραφία, Γεννήτρια Τυχαίων Αριθμών |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 324-LFBGA |
| Πακέτο συσκευής προμηθευτή | 324-NFBGA (15x15) |
| Πρόσθετες διεπαφές | CAN, I²C, McASP, McSPI, MMC/SD/SDIO, UART |
| Βασικός αριθμός προϊόντος | AM3352 |
Χαρακτηριστικά τουAM3352BZCZD80
• Επεξεργαστής RISC 32-bit έως και 1 GHz Sitara™ ARM® Cortex® -A8
– Συνεπεξεργαστής NEON™ SIMD
– 32 KB εντολών L1 και 32 KB προσωρινής μνήμης δεδομένων με ανίχνευση ενός σφάλματος (ισοτιμία)
– 256 KB προσωρινής μνήμης L2 με κωδικό διόρθωσης σφαλμάτων (ECC)
– 176 KB On-Chip Boot ROM
– 64KB αποκλειστικής μνήμης RAM
– Εξομοίωση και εντοπισμός σφαλμάτων - JTAG
– Ελεγκτής διακοπής (έως 128 αιτήματα διακοπής)
• Μνήμη στο Chip (Κοινόχρηστη μνήμη RAM L3)
– 64 KB RAM ελεγκτή μνήμης γενικής χρήσης (OCMC)
– Προσβάσιμο σε όλους τους δασκάλους
– Υποστηρίζει διατήρηση για γρήγορη αφύπνιση
• Διεπαφές εξωτερικής μνήμης (EMIF)
– Ελεγκτής mDDR(LPDDR), DDR2, DDR3, DDR3L:
– mDDR: Ρολόι 200 MHz (Ρυθμός δεδομένων 400 MHz)
– DDR2: Ρολόι 266 MHz (Ρυθμός δεδομένων 532 MHz)
– DDR3: Ρολόι 400 MHz (Ρυθμός δεδομένων 800 MHz)
– DDR3L: Ρολόι 400 MHz (Ρυθμός δεδομένων 800 MHz)
– Δίαυλος δεδομένων 16 bit
– 1 GB Συνολικού Διευθυνσιοδοτήσιμου Χώρου
– Υποστηρίζει μία x16 ή δύο x8 διαμορφώσεις συσκευής μνήμης
– Ελεγκτής μνήμης γενικής χρήσης (GPMC)
– Ευέλικτη διεπαφή ασύγχρονης μνήμης 8 bit και 16 bit με έως και επτά επιλογές chip (NAND, NOR, Muxed-NOR, SRAM)
– Χρησιμοποιεί τον κώδικα BCH για υποστήριξη ECC 4-, 8- ή 16-bit
– Χρησιμοποιεί τον κώδικα Hamming για την υποστήριξη 1-bit ECC
– Μονάδα εντοπισμού σφαλμάτων (ELM)
– Χρησιμοποιείται σε συνδυασμό με το GPMC για τον εντοπισμό διευθύνσεων σφαλμάτων δεδομένων από πολυώνυμα συνδρόμου που δημιουργούνται με χρήση αλγόριθμου BCH
– Υποστηρίζει 4-, 8- και 16-bit ανά 512-Byte τοποθεσία σφάλματος αποκλεισμού με βάση αλγόριθμους BCH
• Προγραμματιζόμενο υποσύστημα μονάδας σε πραγματικό χρόνο και υποσύστημα βιομηχανικής επικοινωνίας (PRU-ICSS)
– Υποστηρίζει πρωτόκολλα όπως EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™ και άλλα
– Δύο προγραμματιζόμενες μονάδες πραγματικού χρόνου (PRU)
– 32-bit Load/Store RISC Processor με δυνατότητα λειτουργίας στα 200 MHz
– 8KB μνήμης RAM εντολών με ανίχνευση ενός σφάλματος (ισοτιμία)
– 8KB μνήμης RAM δεδομένων με ανίχνευση ενός σφάλματος (ισοτιμία)
– Πολλαπλασιαστής 32 bit ενός κύκλου με συσσωρευτή 64 bit
– Ενισχυμένη μονάδα GPIO Παρέχει υποστήριξη ShiftIn/Out και παράλληλη ασφάλεια σε εξωτερικό σήμα
– 12 KB κοινόχρηστης μνήμης RAM με ανίχνευση ενός σφάλματος (ισοτιμία)
– Τρεις τράπεζες μητρώου 120 Byte προσβάσιμες από κάθε PRU
– Ελεγκτής διακοπής (INTC) για χειρισμό συμβάντων εισόδου συστήματος
– Τοπικός δίαυλος διασύνδεσης για σύνδεση εσωτερικών και εξωτερικών πλοιάρχων με τους πόρους μέσα στο PRU-ICSS
– Περιφερειακά μέσα στο PRU-ICSS:
– Μία θύρα UART με καρφίτσες ελέγχου ροής, υποστηρίζει έως και 12 Mbps
– One Enhanced Capture (eCAP) Module
– Δύο θύρες Ethernet MII που υποστηρίζουν βιομηχανικό Ethernet, όπως το EtherCAT
– Μία θύρα MDIO
• Μονάδα Power, Reset και Clock Management (PRCM).
– Ελέγχει την είσοδο και την έξοδο των καταστάσεων αναμονής και βαθιάς ύπνου
– Υπεύθυνος για την αλληλουχία ύπνου, την αλληλουχία απενεργοποίησης τομέα ισχύος, την αλληλουχία αφύπνισης και την αλληλουχία ενεργοποίησης τομέα ενεργοποίησης
– Ρολόγια
– Ενσωματωμένος ταλαντωτής υψηλής συχνότητας 15 έως 35 MHz που χρησιμοποιείται για τη δημιουργία ρολογιού αναφοράς για διάφορα συστήματα και περιφερειακά ρολόγια
– Υποστηρίζει τον έλεγχο ενεργοποίησης και απενεργοποίησης μεμονωμένου ρολογιού για υποσυστήματα και περιφερειακά για τη διευκόλυνση της μειωμένης κατανάλωσης ενέργειας
– Πέντε ADPLL για τη δημιουργία ρολογιών συστήματος (υποσύστημα MPU, διεπαφή DDR, USB και περιφερειακά [MMC και SD, UART, SPI, I 2C], L3, L4, Ethernet, GFX [SGX530], Ρολόι εικονοστοιχείων LCD)
ΕφαρμογέςτουAM3352BZCZD80
• Περιφερειακά τυχερών παιχνιδιών
• Οικιακός και Βιομηχανικός Αυτοματισμός
• Καταναλωτικές Ιατρικές Συσκευές
• Εκτυπωτές
• Έξυπνα Συστήματα Διοδίων
• Συνδεδεμένοι Πωλητές
• Ζυγαριά
• Εκπαιδευτικές Κονσόλες
• Προηγμένα παιχνίδια
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουAM3352BZCZD80
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
