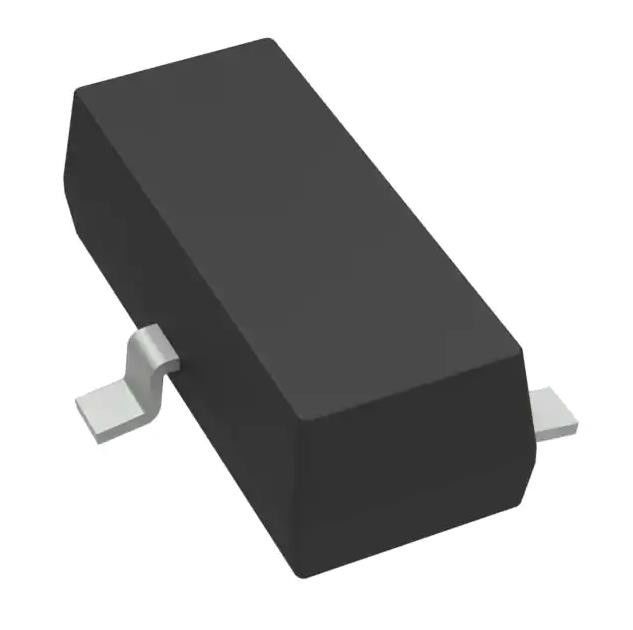

TLV431BIDBZR ολοκληρωμένο κύκλωμα sot23-3 15mA 1.24V 6VV αναφοράς τάσης διακλαδώσεων
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TLV431BIDBZR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - παραγωγή (ελάχιστη/σταθερή): | 1.24V | Τάση - παραγωγή (Max): | 6 Β |
|---|---|---|---|
| Τρέχων - παραγωγή: | 15 μΑ | Ανεκτικότητα: | ±0,5% |
| Τρέχων - κάθοδος: | 100 μΑ | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C (TA) |
| Υψηλό φως: | TLV431BIDBZR,15mA ολοκληρωμένο κύκλωμα αναφοράς τάσης διακλαδώσεων,1.24V ολοκληρωμένο κύκλωμα αναφοράς τάσης διακλαδώσεων |
||
Περιγραφή προϊόντων
Επικαιροποιημένη συσκευή για την προώθηση της πρόσβασης
Εναλλακτικός διακόπτης αναφοράς τάσης μετατόπισης Ρυθμίσιμος 1,24V 6 VV ±0,5% 15 mA SOT-23-3
Προδιαγραφές Δελτίο ΕΚ 7/8-1994, σημείο 1.3.
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Αναφορά τάσης | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος αναφοράς | Σάντ |
| Τύπος εξόδου | Ρυθμίσιμο |
| Η τάση - έξοδος (min/fixed) | 1.24V |
| Τεχνική μέθοδος | 6 V |
| ρεύμα - έξοδος | 15 mA |
| Ανεκτικότητα | ±00,5% |
| Συντελεστής θερμοκρασίας | - |
| Θόρυβος - 0.1Hz έως 10Hz | - |
| Θόρυβος - 10Hz έως 10kHz | - |
| Τεχνολογία | - |
| Τρέχων - Προμήθεια | - |
| ρεύμα - κάθοδος | 100 μA |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | ΤΟ-236-3, SC-59, SOT-23-3 |
| Πακέτο συσκευής του προμηθευτή | SOT-23-3 |
| Αριθμός βασικού προϊόντος | TLV431 |
ΧαρακτηριστικάτουΔελτίο ΕΚ 7/8-1994, σημείο 1.3.
• Λειτουργία χαμηλής τάσης, VREF = 1,24 V
• Ρυθμίσιμη τάση εξόδου, VO = VREF έως 6 V
• Ανεπάρκειες τάσης αναφοράς σε 25°C
- 0,5% για το TLV431B
️ 1% για το TLV431A
¥ 1,5% για το TLV431
• Τυπική διαφορά θερμοκρασίας
4 mV (0°C έως 70°C)
6 mV (από 40°C έως 85°C)
∆ 11 mV (Δ 40°C έως 125°C)
• Χαμηλό ρεύμα καθοδικής λειτουργίας, 80 μA
• Τυπική αντίσταση εξόδου 0,25-Ω
• Το πολύ μικρό πακέτο SC-70 προσφέρει 40% μικρότερο αποτύπωμα από το SOT-23-3
• Βλέπε TLVH431 και TLVH432 για:
Πιο ευρύ VKA (1,24 V έως 18 V) και IK (80 mA)
∆εύτερο πακέτο SOT-89
Πολλαπλές πινάουτ για πακέτα SOT-23-3 και SOT-89
• Για τα προϊόντα που συμμορφώνονται με το MIL-PRF-38535,
Όλες οι παραμέτροι δοκιμάζονται, εκτός εάν αναφέρεται διαφορετικά.
Η επεξεργασία δεν περιλαμβάνει απαραίτητα τη δοκιμή όλων των παραμέτρων.
ΕφαρμογέςτουΔελτίο ΕΚ 7/8-1994, σημείο 1.3.
• Ρυθμίσιμη τάση και ρεύμα
• Δευτερογενής ρύθμιση σε SMPS flyback
• Αντικατάσταση Zener
• Παρακολούθηση τάσης
• Συγκριτής με ολοκληρωμένη αναφορά
Περιβαλλοντικές και εξαγωγικές ταξινομήσειςτουΔελτίο ΕΚ 7/8-1994, σημείο 1.3.
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
