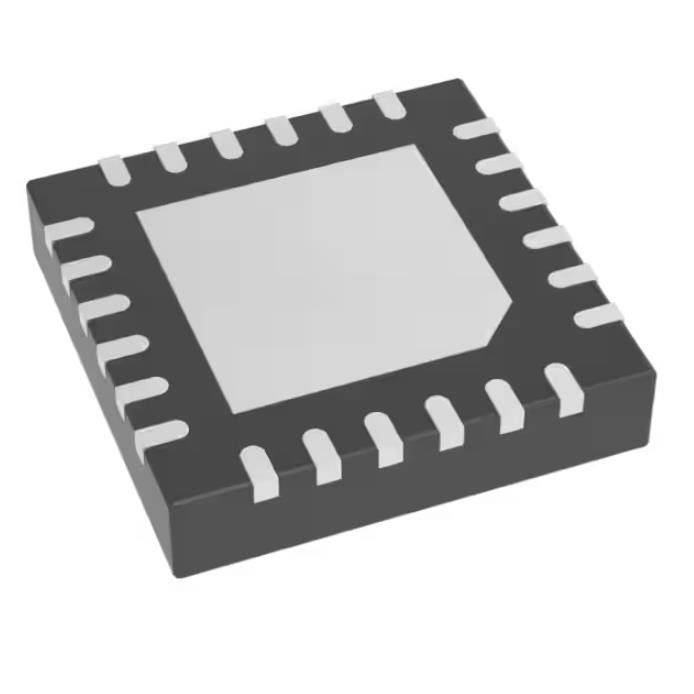

ADL5380ACPZ-R7 Ασύρματη μονάδα RF Demod Ic 400mhz-6ghz 24lfcsp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ADL5380ACPZ-R7 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Λειτουργία: | Αποδιαμορφωτής |
|---|---|---|---|
| LO συχνότητα: | 400MHz ~ 6GHz | Συχνότητα RF: | 400MHz ~ 6GHz |
| P1dB: | 11.6dBm | Κέρδος: | 6.9dB |
| Αριθμός θορύβου: | 10.9dB | Τρέχων - ανεφοδιασμός: | 245 μΑ |
Περιγραφή προϊόντων
ADL5380ACPZ-R7 Ασύρματη μονάδα RF Demod Ic 400mhz-6ghz 24lfcsp
RF Demodulator IC 400MHz ~ 6GHz 24-WFQFN Exposed Pad, CSP
Προδιαγραφές του ADL5380ACPZ-R7
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | RF και ασύρματη |
| Αποδιαμορφωτές RF | |
| Mfr | Analog Devices Inc. |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Αποδιαμορφωτής |
| LO Συχνότητα | 400MHz ~ 6GHz |
| Συχνότητα RF | 400MHz ~ 6GHz |
| P1dB | 11,6 dBm |
| Κέρδος | 6,9dB |
| Σχήμα θορύβου | 10,9dB |
| Τρέχον - Προμήθεια | 245 mA |
| Τάση - Τροφοδοσία | 4,75V ~ 5,25V |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 24-WFQFN Exposed Pad, CSP |
| Πακέτο συσκευής προμηθευτή | 24-LFCSP (4x4) |
| Βασικός αριθμός προϊόντος | ADL5380 |
Χαρακτηριστικά τουADL5380ACPZ-R7
Συχνότητα λειτουργίας RF και LO: 400 MHz έως 6 GHz Είσοδος IP3
30 dBm στα 900 MHz
28 dBm στα 1900 MHz
Είσοδος IP2: >65 dBm στα 900 MHz
Είσοδος P1dB (IP1dB): 11,6 dBm στα 900 MHz
Αριθμός θορύβου (NF)
10,9 dB στα 900 MHz
11,7 dB στα 1900 MHz
Κέρδος μετατροπής τάσης: ~7 dB
Ακρίβεια τετραγωνικής αποδιαμόρφωσης στα 900 MHz
Ακρίβεια φάσης: ~0,2°
Ισορροπία πλάτους: ~0,07 dB
Εύρος ζώνης αποδιαμόρφωσης: ~390 MHz
Μονάδα I/Q ζώνης βάσης: 2 V pp σε 200 Ω
Μονή παροχή 5 V
ΕφαρμογέςτουADL5380ACPZ-R7
Κινητό W-CDMA/GSM/LTE
Ραδιόφωνα μικροκυμάτων point-to-(multi)point
Ευρυζωνική ασύρματη και WiMAX
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουADL5380ACPZ-R7
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
