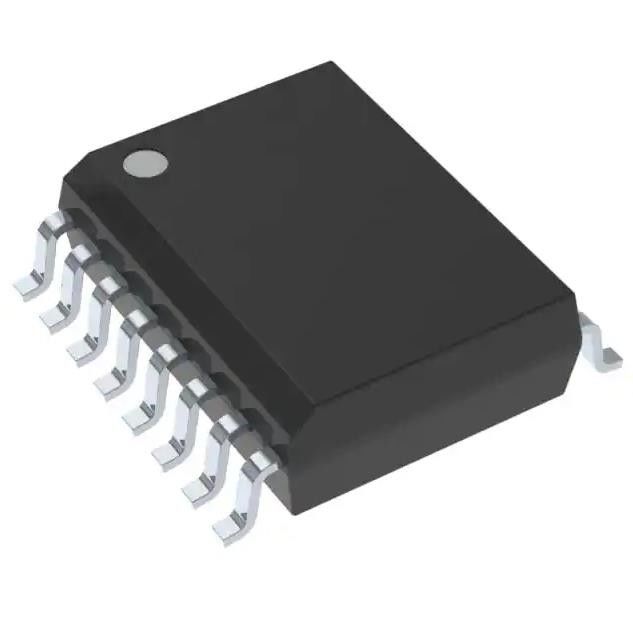

AMC1305L25DWR Isolated Module 16B 78K LVDS SERIAL 16-SOIC

Περιγραφή προϊόντων

Οπτικοζεύκτες εξόδου τρανζίστορ AMC1305L25DWR 16 b 78k LVDS - Serial 16-SOIC

Isolated Module 16 b 78k LVDS - Serial 16-SOIC

Χαρακτηριστικά τουAMC1305L25DWR

• Οικογένεια συμβατή με ακίδες βελτιστοποιημένη για μετρήσεις ρεύματος με αντίσταση διακλάδωσης:
– Εύρος τάσης εισόδου ±50-mV ή ±250-mV
– Επιλογές ψηφιακής διεπαφής CMOS ή LVDS
• Εξαιρετική απόδοση DC που υποστηρίζει ανίχνευση υψηλής ακρίβειας σε επίπεδο συστήματος:
– Σφάλμα μετατόπισης: ±50 µV ή ±150 µV (μέγιστο)
– Μετατόπιση μετατόπισης: 1,3 µV/°C (μέγ.)
– Σφάλμα κέρδους: ±0,3% (μέγιστο)
– Μετατόπιση απολαβής: ±40 ppm/°C (μέγ.)
• Πιστοποιήσεις που σχετίζονται με την ασφάλεια:
– Ενισχυμένη απομόνωση 7000-VPK ανά
DIN VDE V 0884-11: 2017-01
– Απομόνωση 5000-VRMS για 1 λεπτό ανά UL1577
– CAN/CSA αρ.Αποδοχή εξαρτήματος 5Α
ειδοποίηση σέρβις και τελικός εξοπλισμός IEC 62368-1
πρότυπο
• Παροδική ανοσία: 15 kV/µs (min)
• Υψηλή ατρωσία ηλεκτρομαγνητικού πεδίου
(βλ. σημείωση αίτησης SLLA181A)
• Εξωτερική είσοδος ρολογιού 5 MHz έως 20 MHz για
ευκολότερος συγχρονισμός σε επίπεδο συστήματος
• Πλήρως προδιαγεγραμμένο στην εκτεταμένη βιομηχανική
εύρος θερμοκρασίας

Χαρακτηριστικά προϊόντος τουAMC1305L25DWR

ΕφαρμογέςτουAMC1305L25DWR

• Ανίχνευση ρεύματος με βάση αντίσταση διακλάδωσης σε:
– Βιομηχανικοί κινητήρες
– Φωτοβολταϊκοί μετατροπείς
– Αδιάλειπτα τροφοδοτικά
• Απομονωμένη ανίχνευση τάσης
