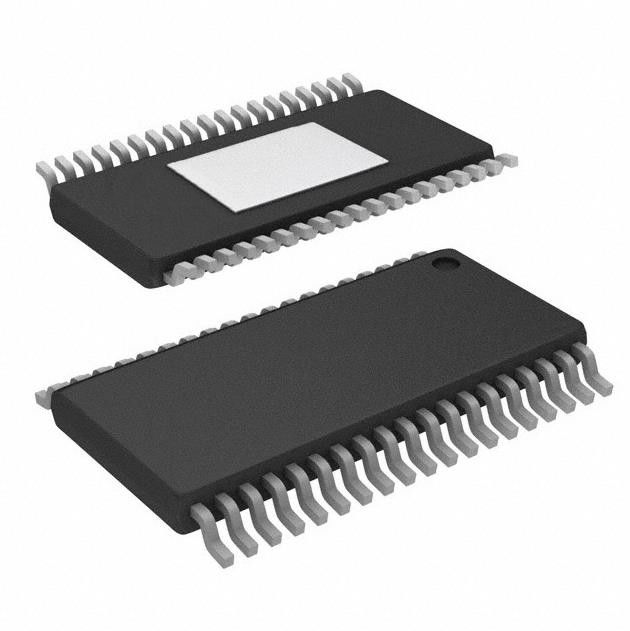

TLC6C5724QDAPRQ1 Wireless RF Module LED Driver 24 50mA 38-HTSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | TLC6C5724QDAPRQ1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | TLC6C5724QDAPRQ1 | Εσωτερικός διακόπτης: | Αριθ. |
|---|---|---|---|
| Αριθμός αποτελεσμάτων: | 24 | Τάση - ανεφοδιασμός (λ.): | 3V |
| Τάση - ανεφοδιασμός (Max): | 5.5V | Τάση - παραγωγή: | 8V |
| Τρέχων - παραγωγή/κανάλι: | 50mA | Συχνότητα: | 4MHz, 8MHz |
Περιγραφή προϊόντων
TLC6C5724QDAPRQ1Ασύρματη μονάδα RF Πρόγραμμα οδήγησης LED 24 50mA 38-HTSSOP
Ενισχυτής IC 1-Channel (Mono) Class AB 8-SOIC
Υπάρχουν εφαρμογές αυτοκινήτου για ενδείξεις και για οπίσθιο φωτισμό τοπικού φωτισμού LCD.Για αυτές τις εφαρμογές, περισσότερα άτομα σκέφτονται πολυκαναλικά
απαιτούνται προγράμματα οδήγησης LED σταθερού ρεύματος.Η απαίτηση είναι να έχετε την ίδια ένταση και θερμοκρασία χρώματος των LED.Για ασφάλεια σε επίπεδο συστήματος, είναι απαραίτητο τα προγράμματα οδήγησης LED να μπορούν να ανιχνεύσουν σφάλματα.
Χαρακτηριστικά τουTLC6C5724QDAPRQ1
• AEC-Q100 Πιστοποιημένο για Εφαρμογές Αυτοκινήτου
– Βαθμός θερμοκρασίας συσκευής 1: –40°C έως 125°C,TA
• 24 κανάλια εξόδου σταθερού ρεύματος
– Μέγιστο ρεύμα εξόδου 50 mA
– Μέγιστη τάση εξόδου 8-V
– 3 Ομάδες εξόδου: OUTRn, OUTGn, OUTBn
• Ρύθμιση ρεύματος εξόδου
– Διόρθωση κουκκίδων 7 bit για κάθε κανάλι
– Έλεγχος έντασης 8 bit για κάθε ομάδα
• Ενσωματωμένη γεννήτρια κλίμακας γκρι PWM
– PWM Dimming για κάθε μεμονωμένο κανάλι
– Ρυθμιζόμενη λειτουργία καθολικής κλίμακας του γκρι: 12-bit, 10-bit, 8-bit
• Προστασία και Διαγνωστικά
– Ανίχνευση ανοιχτής λυχνίας LED, Ανίχνευση βραχυπρόθεσμης LED, Ανίχνευση βραχυκυκλώματος εξόδου προς GND
– Ανίχνευση μικρής γειτνίασης με ακίδα
– Προθερμική προειδοποίηση, Θερμική διακοπή λειτουργίας
– Ανίχνευση ανοιχτής και βραχείας αντίστασης IREF και
-ΠΡΟΣΤΑΣΙΑ
– Εναλλαγή Negate Bit για τον εντοπισμό σφαλμάτων GCLK και
Έλεγχος σφαλμάτων εγγραφής LOD_LSD
– LOD_LSD Circuit Self-test
Προδιαγραφές τουTLC6C5724QDAPRQ1
|
Mfr
|
Texas Instruments
|
|
Σειρά
|
Αυτοκίνητο, AEC-Q100
|
|
Κατάσταση προϊόντος
|
Ενεργός
|
| Πακέτο | Ταινία και καρούλι (TR) |
|
Τύπος
|
Γραμμικός
|
|
Τοπολογία
|
-
|
|
Εσωτερικοί διακόπτες
|
Οχι
|
|
Αριθμός Εξόδων
|
24
|
|
Τάση - Τροφοδοσία (ελάχ.)
|
3V
|
|
Τάση - Τροφοδοσία (Μέγ.)
|
5,5 V
|
|
Τάση - Έξοδος
|
8V
|
|
Ρεύμα - Έξοδος / Κανάλι
|
50 mA
|
|
Συχνότητα
|
4MHz, 8MHz
|
|
Θαμπό
|
PWM
|
|
Εφαρμογές
|
Αυτοκίνητο, Οπίσθιος Φωτισμός, Φωτισμός
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 125°C (TA)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο / Θήκη
|
38-PowerTSSOP (0,240", 6,10 mm Πλάτος)
|
|
Πακέτο συσκευής προμηθευτή
|
38-ΗΤΣΣΟΠ
|
|
Βασικός αριθμός προϊόντος
|
TLC6C5724
|
εύρος (−10 ̊
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
wh avck-
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ΕΦΑΡΜΟΓΕΣ τουTLC6C5724QDAPRQ1
• Συγκρότημα αυτοκινήτου
• Τοπική οθόνη φωτισμού αυτοκινήτου
• Πρόσοψη αυτοκινήτου
• Πίνακας ελέγχου HVAC αυτοκινήτου
• Automotive Center Stack Display
• Εσωτερικό Αυτοκινήτου και Φωτισμός Περιβάλλοντος RGB
• Automotive Shift-by-Wire και Gear Shifter
