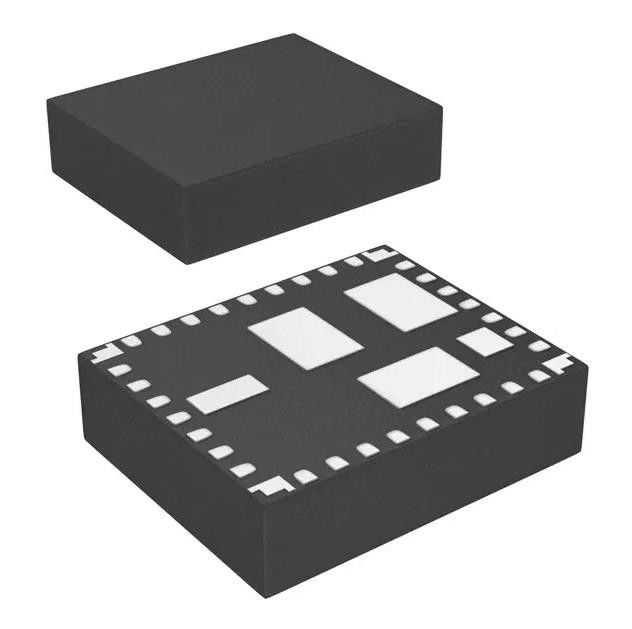

Μη-απομονωμένος LMZ35003RKGR ΣΥΝΕΧΉΣ μετατροπέας 1 παραγωγή 2,5 ~ 15V ενότητας POL
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | LMZ35003RKGR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Μη-απομονωμένη ενότητα POL | Τάση - που εισάγεται (λ.): | 7V |
|---|---|---|---|
| Τάση - που εισάγεται (Max): | 50V | Τάση - παραγωγή 1: | 2.5 ~ 15V |
| Μέγεθος/διάσταση: | 0,43» Λ Χ 0,35» W Χ 0,11» Χ (11.0mm X 9.0mm X 2.8mm) | Συσκευασία συσκευών προμηθευτών: | 41-B1QFN (11x9) |
Περιγραφή προϊόντων
Μη-απομονωμένος LMZ35003RKGR ΣΥΝΕΧΉΣ μετατροπέας 1 παραγωγή 2,5 ~ 15V ενότητας POL
Μη-απομονωμένος μετατροπέας 1 παραγωγή 2,5 ~ 15V 2.5A 7V ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος ενότητας POL - εισαγωγή 50V
Χαρακτηριστικά γνωρίσματα LMZ35003RKGR
Η πλήρης ενσωματωμένη λύση δύναμης επιτρέπει
Μικρό ίχνος, σχέδιο χαμηλός-σχεδιαγράμματος
• Ευρεία σειρά τάσης εισαγωγής από 7 Β σε 50 Β
• Παραγωγή διευθετήσιμη από 2,5 Β σε 15 Β
• 65-β ικανότητα κύματος
• Αποδοτικότητες μέχρι 96%
• Διευθετήσιμη συχνότητα μετατροπής
(kHz 300 σε 1 MHZ)
• Συγχρονίζει σε ένα εξωτερικό ρολόι
• Διευθετήσιμη αργός-έναρξη
• Τάση παραγωγής που τοποθετεί διαδοχικά και που ακολουθεί
• Καλή παραγωγή δύναμης
• Προγραμματίσημη ανταπεργία Undervoltage (UVLO)
• Overcurrent παραγωγής προστασία
• Πέρα από την προστασία θερμοκρασίας
• Προ-προκατειλημμένο ξεκίνημα παραγωγής
• Λειτουργούσα σειρά θερμοκρασίας: – 40°C σε 85°C
|
ΤΥΠΟΣ
|
ΠΕΡΙΓΡΑΦΗ
|
|---|---|
|
Κατηγορία
|
Παροχές ηλεκτρικού ρεύματος - ο πίνακας τοποθετεί
Μετατροπείς ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος
|
|
Mfr
|
Όργανα Τ
|
|
Σειρά
|
ΑΠΛΟ SWITCHER®
|
|
Θέση προϊόντων
|
Ενεργός
|
|
Τύπος
|
Μη-απομονωμένη ενότητα POL
|
|
Αριθμός αποτελεσμάτων
|
1
|
|
Τάση - που εισάγεται (λ.)
|
7V
|
|
Τάση - που εισάγεται (Max)
|
50V
|
|
Τάση - παραγωγή 1
|
2.5 ~ 15V
|
|
Τάση - παραγωγή 2
|
-
|
|
Τάση - παραγωγή 3
|
-
|
|
Τρέχων - παραγωγή (Max)
|
2.5A
|
|
Εφαρμογές
|
ITE (εμπορικό)
|
|
Χαρακτηριστικά γνωρίσματα
|
OCP, OTP, UVLO
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 85°C
|
|
Αποδοτικότητα
|
93%
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
41-BQFN ενότητα
|
|
Μέγεθος/διάσταση
|
0,43» Λ Χ 0,35» W Χ 0,11» Χ (11.0mm X 9.0mm X 2.8mm)
|
|
Συσκευασία συσκευών προμηθευτών
|
41-B1QFN (11x9)
|
|
Χαρακτηριστικά γνωρίσματα ελέγχου
|
Επιτρέψτε, ενεργός υψηλός
|
|
Αριθμός προϊόντων βάσεων
|
LMZ35003
|
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
Περιγραφή LMZ35003RKGR
Η ενότητα δύναμης LMZ35003 είναι μια εύχρηστη ενσωματωμένη λύση δύναμης που συνδυάζει ένα 2,5-α
DC/DC μετατροπέας με ένα προστατευμένο πηνίο και passives σε μια μικρή ακτινοβολία, συσκευασία QFN. Αυτό το σύνολο
η λύση δύναμης επιτρέπει μόνο πέντε εξωτερικά συστατικά και αποβάλλει την αποζημίωση βρόχων
και διαδικασία εκλογής μερών magnetics. Τα μικρά 9 χιλ. × 11 χιλ. × 2,8 χιλ., συσκευασία QFN είναι
εύκολος να συγκολλήσει επάνω σε έναν τυπωμένο πίνακα κυκλωμάτων και επιτρέπει ένα συμπαγές σχέδιο σημείο--φορτίων με μεγαλύτερο από 90%
αποδοτικότητα και άριστη ικανότητα διασκεδασμού δύναμης. Το LMZ35003 προσφέρει την ευελιξία και το featureset ενός ιδιαίτερου σχεδίου σημείο--φορτίων και είναι ιδανικό για την τροφοδότηση ενός ευρέος φάσματος των ολοκληρωμένων κυκλωμάτων και των συστημάτων. Η προηγμένη τεχνολογία συσκευασίας αντέχει οικονομικά έναν γερό και
αξιόπιστη λύση δύναμης συμβατή με τις τοποθετώντας και εξεταστικές τεχνικές τυποποιημένου QFN.
